在當今科技飛速發展的時代，電池作為各類電子設備的能量來源，其性能和可靠性至關重要。

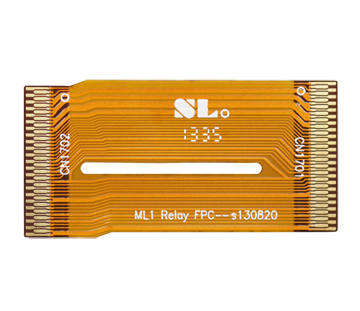

電池軟板（Flexible Printed Circuit，簡稱 FPC）作為連接電池各個組件以及與外部設備交互的關鍵部件，其 PCB 設計的優劣直接影響著電池的整體性能。本文將深入探討電池軟板 PCB 設計的要點與技巧，為相關設計者提供實用的參考。

材料選擇是基礎

基材選擇：電池軟板常用的基材有聚酰亞胺（PI）和聚酯（PET）。PI 具有優異的耐高溫、耐化學腐蝕和電氣性能，適用于對環境要求苛刻、工作溫度較高的電池應用場景，如電動汽車電池。而 PET 成本相對較低，柔韌性較好，在一些消費類電子產品的電池軟板中較為常見。在選擇基材時，需綜合考慮電池的工作環境、成本預算以及性能要求等因素。

導體材料：銅箔是電池軟板中最常用的導體材料。高純度的銅箔具有良好的導電性和延展性，能有效降低電阻，減少能量損耗。根據電池軟板的電流承載能力需求，選擇合適厚度的銅箔。一般來說，大電流應用需要較厚的銅箔，以滿足電流傳輸?shù)囊?，同時避免因過熱而影響電池性能。

布局設計要合理

元件布局：合理的元件布局是確保電池軟板性能的關鍵。首先，將電池管理芯片、電容、電阻等關鍵元件放置在合適的位置，盡量縮短信號傳輸路徑，減少信號干擾。例如，將電容靠近芯片放置，以提高電源的穩定性。對于電池電極連接點，要確保其布局方便與電池極柱的連接，并且具有良好的機械強度和電氣連接性能。

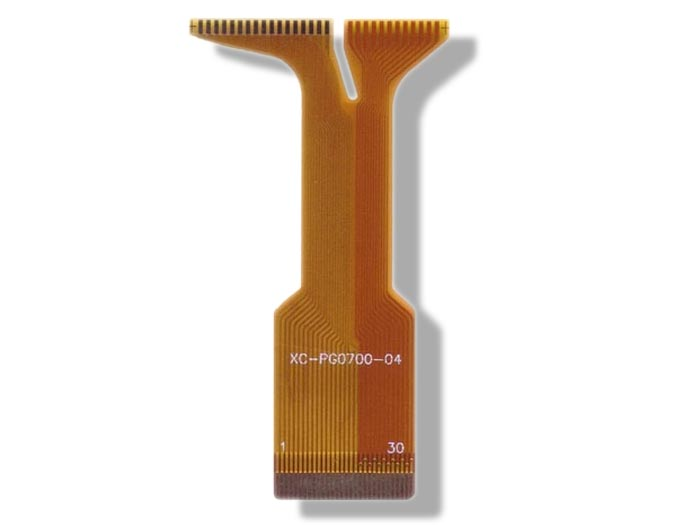

線路走向：電池軟板的線路走向應簡潔明了，避免交叉和迂回。遵循信號流向原則，使電流能夠順暢地流動。對于大電流線路，要適當加寬線寬，以降低電阻和溫升。同時，注意線路之間的間距，確保足夠的絕緣距離，防止短路現象的發生。

電池FPC電氣性能需保障

阻抗匹配：在電池軟板的設計中，要確保線路的阻抗匹配。特別是對于信號傳輸線路，如電池狀態監測信號線路，阻抗不匹配會導致信號反射和衰減，影響信號的準確性。通過合理的線路設計和材料選擇，使線路的特性阻抗與連接設備的輸入阻抗相匹配。

絕緣設計：良好的絕緣設計是保證電池軟板安全可靠運行的重要因素。使用絕緣性能良好的覆蓋膜或阻焊層，對線路進行保護，防止線路之間的短路和漏電現象。在電池軟板與電池外殼或其他金屬部件接觸的部位，要采取有效的絕緣措施，避免發生電氣事故。

機械性能要兼顧

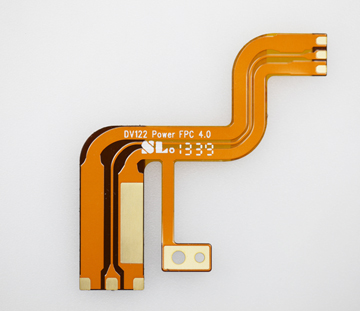

柔韌性設計：電池軟板的柔韌性是其重要特點之一。在設計時，要考慮軟板的彎曲半徑和彎曲次數。避免在軟板上設置過多的剛性元件或過孔，以免影響其柔韌性。同時，選擇柔韌性好的材料和工藝，確保軟板在多次彎曲后仍能保持良好的電氣性能和機械性能。

機械強度：盡管電池軟板需要具備柔韌性，但也不能忽視其機械強度。在軟板的邊緣和關鍵部位，可采用加強筋或補強板等措施，提高其抗拉伸、抗撕裂和抗彎折的能力。特別是在軟板與連接器或其他部件的連接部位，要確保連接牢固，防止因外力作用而導致軟板損壞。

散熱設計不可少

在電池工作過程中，會產生一定的熱量。如果熱量不能及時散發出去，會影響電池的性能和壽命。因此，在電池軟板的設計中，要考慮散熱問題?？梢酝ㄟ^選擇導熱性能好的材料、增加散熱面積（如設置散熱銅箔）或采用散熱結構（如散熱孔）等方式，提高軟板的散熱能力，確保電池在正常的工作溫度范圍內運行。

軟板廠的電池軟板 PCB 設計是一個綜合性的工程，需要從材料選擇、布局設計、電氣性能、機械性能和散熱設計等多個方面進行全面考慮。通過掌握上述要點與技巧，能夠設計出性能優良、可靠的電池軟板，為電池的高效運行提供有力保障，推動電子設備的不斷發展和創新。希望本文能對從事電池軟板 PCB 設計的工程師們有所幫助。
