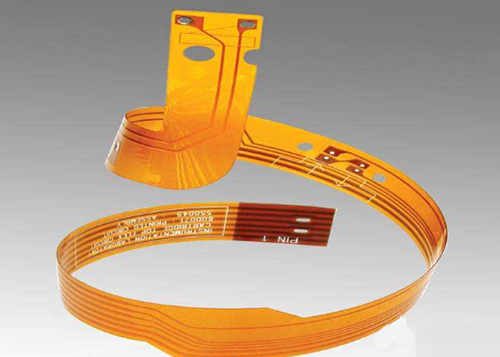

在可折疊手機、智能手環等電子產品中，柔性印刷電路板（FPC）發揮著關鍵作用。其卓越的柔韌性令人驚嘆，能經受住反復彎折萬次而不斷裂，這背后究竟隱藏著怎樣的 “黑科技”？?

從材料選擇上看，F(xiàn)PC 采用了特殊的高分子聚合物作為基材，其中聚酰亞胺（PI）材料應用廣泛。PI 具有出色的耐高溫性能，能在高溫環境下保持穩定的物理和化學性質。同時，它的機械強度高，拉伸強度可達 100MPa 以上，這使得 FPC 在彎折過程中，基材能夠承受較大的應力而不破裂。

FPC在導電層方面，壓延銅箔憑借良好的延展性脫穎而出。壓延銅是通過物理壓延工藝制成，其內部銅原子排列緊密且有序，相比電解銅箔，在反復彎折時，壓延銅箔更不易出現裂紋，保證了電路的導通性。例如，在一些高端可穿戴設備中，采用壓延銅箔作為導電層的 FPC，經過數萬次彎折測試后，電阻變化仍在可接受范圍內，確保了設備穩定運行。

?

軟板的結構設計也為其彎折性能提供了保障。在設計線路布局時，工程師會精心規劃走線方向，使導線盡可能垂直于彎折方向。這樣在彎折過程中，導線所受的拉伸應力能均勻分布，有效避免了應力集中。彎折半徑的設計同樣關鍵，一般要求彎折半徑至少為 FPC 厚度的 10 倍。比如，厚度為 0.1mm 的 FPC，其彎折半徑需達到 1mm 以上，以降低彎折時的局部應力，防止線路斷裂。此外，在容易產生應力集中的區域，如焊盤與過孔處，會進行特殊的 “補強” 設計。像在焊盤周圍添加淚滴狀的銅箔，既能增強焊盤與導線的連接強度，又能分散彎折時的應力，大大提高了 FPC 的抗彎折能力。?

先進的制造工藝也是 FPC 實現高彎折壽命的重要因素。在蝕刻環節，通過精確控制蝕刻溶液的濃度、溫度和時間，能夠保證電路圖案邊緣整齊光滑，減少因蝕刻缺陷導致的應力集中點。鉆孔工藝采用激光鉆孔技術，相比傳統機械鉆孔，激光鉆孔精度更高，對 FPC 基材的損傷更小，有利于提升 FPC 在彎折區域的可靠性。

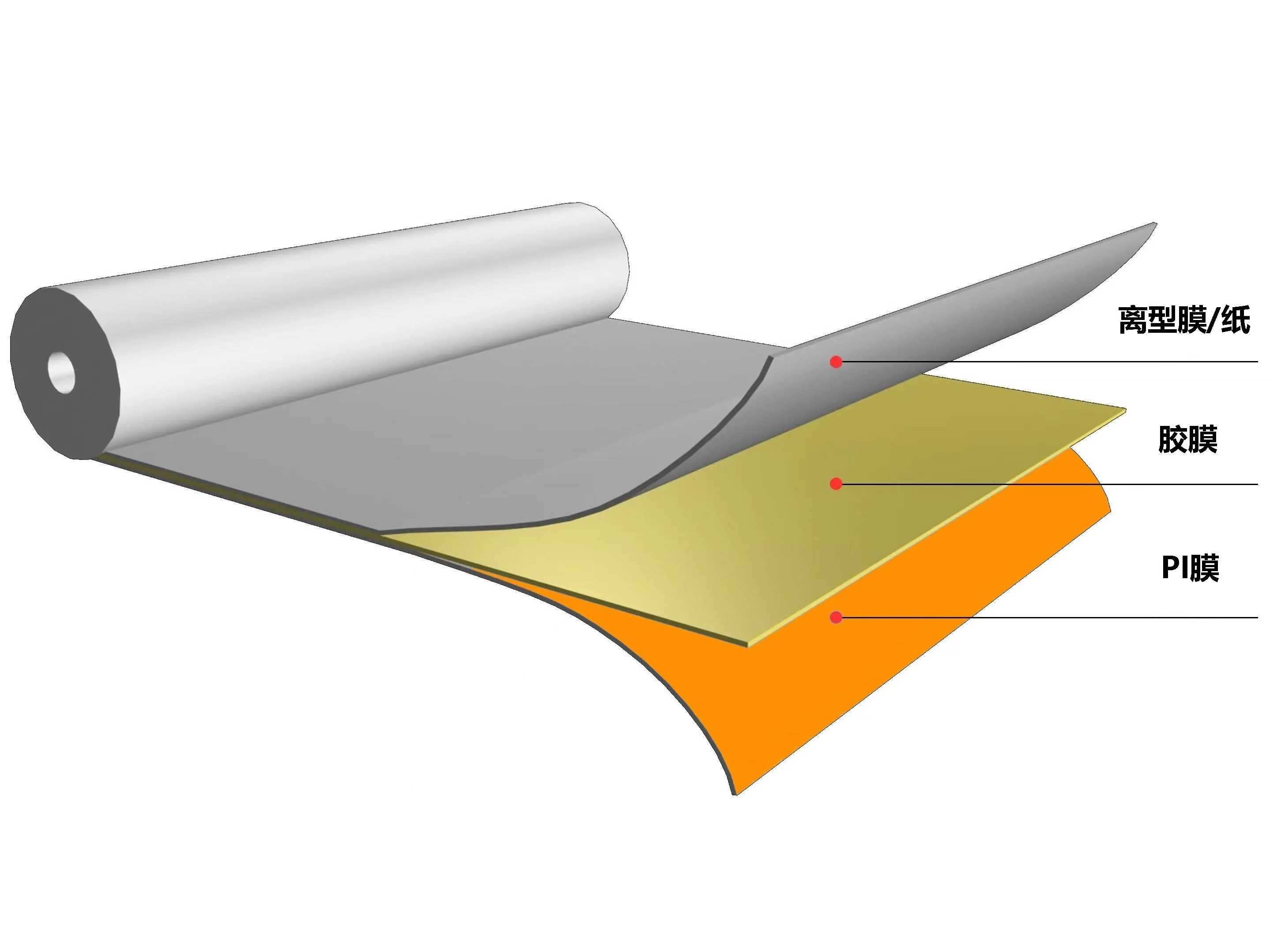

柔性PCB的表面處理方面，對于動態彎折區域，通常會選擇有機保焊膜（OSP）或聚酰亞胺覆蓋膜進行保護，避免因金屬表面氧化或腐蝕影響 FPC 的電氣性能和機械性能，從而延長其在反復彎折條件下的使用壽命。?

FPC 能反復彎折萬次不斷裂，是材料、設計與制造工藝多方面 “黑科技” 協同作用的結果。隨著科技不斷進步，F(xiàn)PC 在更多領域?qū)⒄宫F(xiàn)出更大的應用潛力，為電子產品的創新發展注入強大動力。
