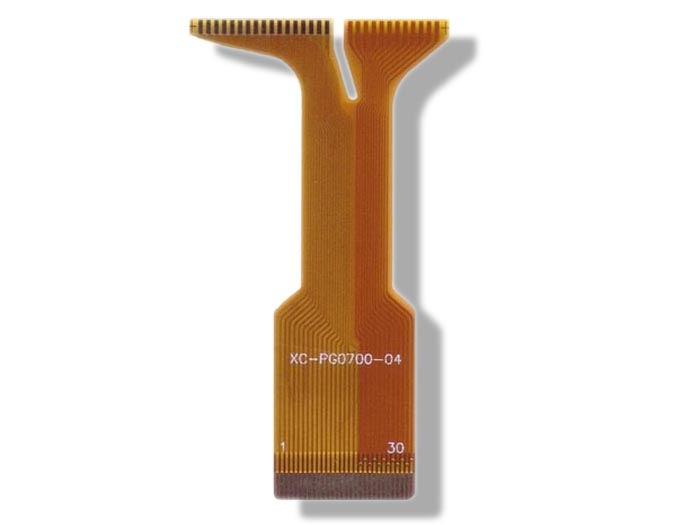

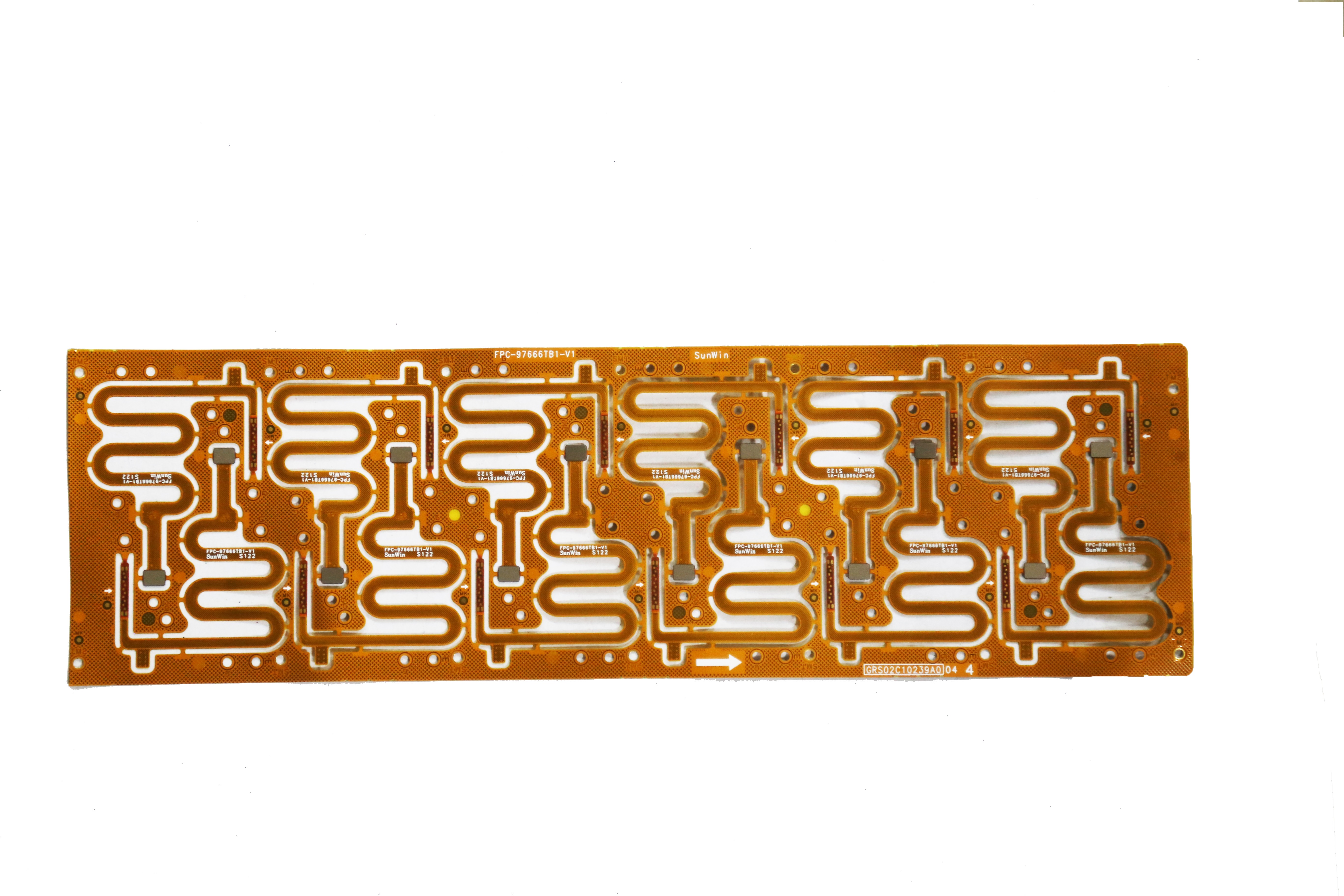

在智能手機、智能手表、TWS耳機等消費電子產品追求極致輕薄化的今天，電池柔性印刷電路板(FPC)的超薄設計成為關鍵突破點。傳統剛性PCB厚度通常在0.8-1.6mm之間，而高端電池FPC可以做到驚人的0.1mm甚至更薄。這種超薄特性是如何實現的？本文將深入解析支撐電池FPC超薄設計的三大關鍵材料及其創新工藝。

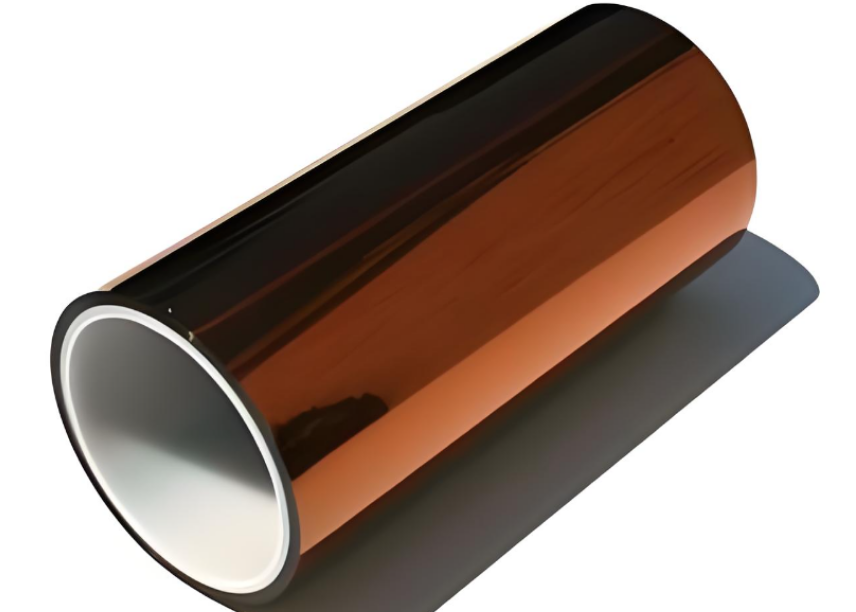

電池FPC核心基材：聚酰亞胺薄膜的突破

材料特性：

標準聚酰亞胺(PI)薄膜厚度可控制在12.5-25μm

耐高溫達400℃以上，熱膨脹系數低至20ppm/℃

介電常數3.4，適合高頻信號傳輸

超薄化工藝：

采用流延法制備，厚度均勻性控制在±2μm

最新研發的改性聚酰亞胺(MPI)厚度可降至8μm

導電層：超薄銅箔技術

電解銅箔(ED)工藝：

標準厚度18μm(1/2oz)，可減薄至9μm(1/4oz)

表面粗糙度控制在1μm以下

壓延銅箔(RA)突破：

厚度可達5μm，延展性提升30%

蘋果手表電池FPC采用3μm極薄銅箔

銅箔表面黑化處理提升結合力

新興替代材料：

石墨烯復合銅箔：厚度3μm，導電性提升20%

納米銀線涂層：厚度僅1-2μm

電池軟板覆蓋層：超薄保護方案

傳統覆蓋膜：

25μm聚酰亞胺覆蓋膜

丙烯酸膠厚度10-15μm

創新解決方案：

液態PI涂層：厚度可控制在5-8μm

等離子體聚合薄膜：3-5μm超薄保護

納米SiO?復合涂層：兼具絕緣與散熱

超薄設計的極限挑戰

可靠性平衡：

彎折半徑需大于厚度的100倍

循環測試要求超5000次以上

工藝控制難點：

層間對準精度需達±10μm

激光鉆孔孔徑控制到30μm

未來發展方向：

分子級自組裝超薄膜技術

可拉伸導電材料應用

3D打印一體化成型

柔性線路板廠講電池FPC的超薄設計是材料科學與精密工藝的完美結合。隨著新型納米材料和先進制程技術的發展，0.05mm以下的超薄FPC將成為可能，這將進一步推動可穿戴設備、柔性電子等領域的創新突破。然而，在追求極致薄型化的同時，如何保持產品的可靠性和耐久性，仍是工程師需要持續攻克的課題。
