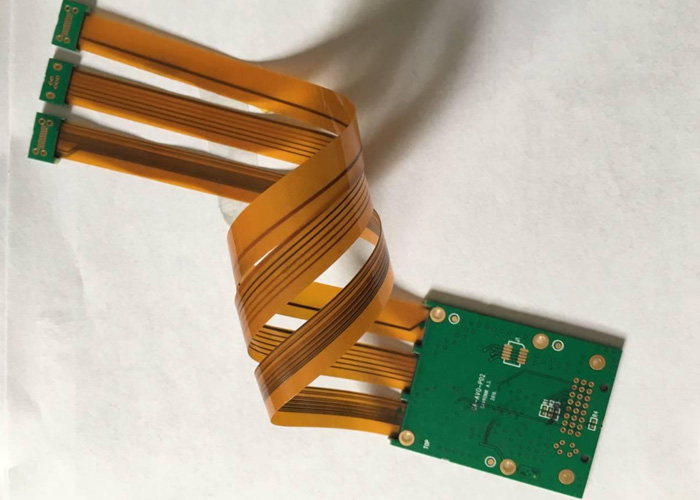

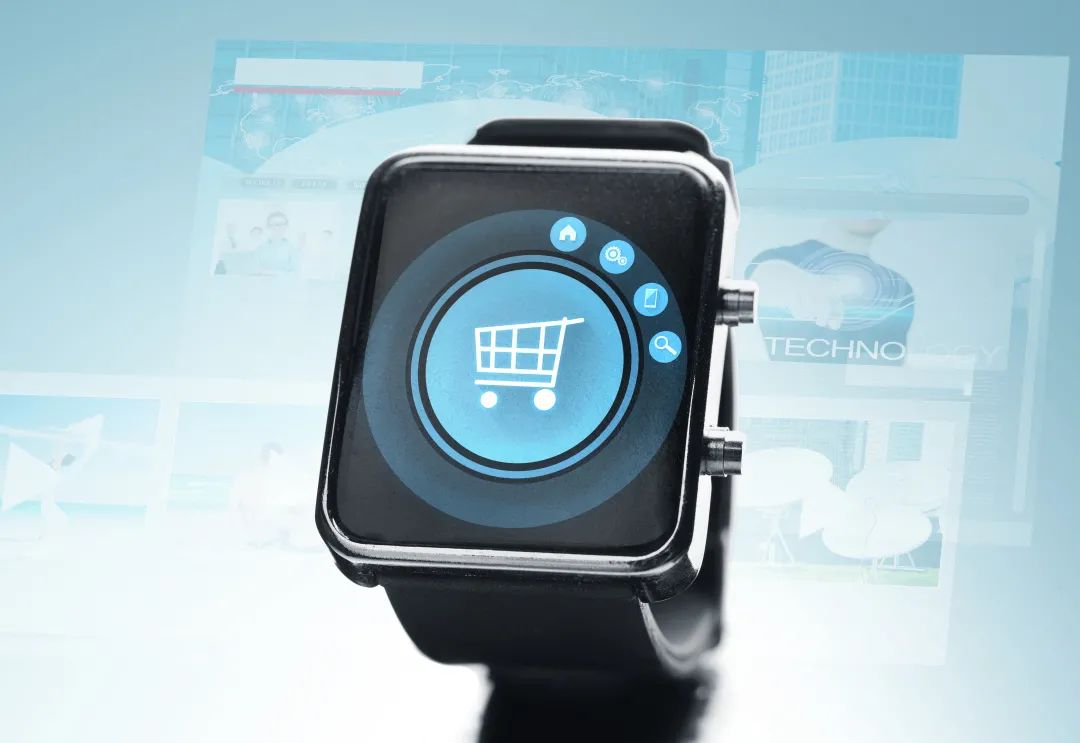

當你折疊手機、佩戴智能手表或使用可穿戴設備時，內部那塊能反復彎曲的柔性線路板（FPC）正在默默工作。它就像電子世界的"瑜伽大師"，輕松完成上萬次彎折動作卻毫發無損。這背后究竟隱藏著哪些材料科學與結構設計的智慧？

柔性線路板核心材料：柔性基板的"筋骨柔術"

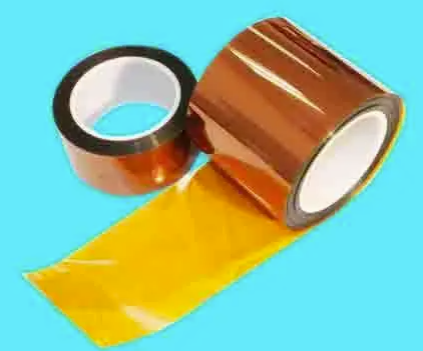

聚酰亞胺（PI）基材：這種"黃金薄膜"具有驚人的特性

耐溫范圍-269℃~400℃

抗拉強度達231MPa（是普通塑料的5倍）

僅0.1mm厚度卻能承受5kg拉力

超薄銅箔：采用1/3oz（約12μm）電解銅箔

經過特殊退火處理提升延展性

斷裂伸長率>15%（普通銅箔僅5%）

彈性覆蓋膜：使用改性環氧樹脂

楊氏模量僅2.3GPa（相當于硬質塑料的1/10）

可跟隨基材同步形變不龜裂

軟板結構設計的"緩沖哲學"

蛇形走線布局：

關鍵信號線采用正弦波或螺旋走線

彎折區域預留200%余量長度

典型案例：三星折疊屏鉸鏈處線路展開后比折疊狀態長1.8倍

應力分散設計：

在彎折半徑<3mm區域設置"無銅窗口"

多層板采用錯位疊構（類似魚鱗結構）

測試數據：優化設計后彎折壽命從1萬次提升至20萬次

動態彎折保護：

關鍵節點使用半球形金屬補強

彎折區覆蓋彈性硅膠緩沖層

華為MateX2在轉軸處采用3級防護設計

FPC嚴苛的"瑜伽考核標準"

工業級測試體系：

彎折測試機以0.5秒/次頻率連續工作

測試條件包括：
? 常溫25℃下20萬次
? 低溫-40℃/高溫85℃各5萬次
? 85℃/85%RH濕熱環境測試

失效判據：

線路阻抗變化>10%

絕緣電阻<100MΩ

出現肉眼可見裂紋

行業標桿數據：

蘋果Watch表帶FPC標準：50萬次彎折

折疊屏手機行業標準：20萬次開合

汽車級FPC要求：10年/15萬公里振動不失效

柔性PCB未來進化方向

可拉伸電子：

應用場景：電子皮膚、可變形機器人

自修復材料：

采用微膠囊化修復劑

出現裂紋時自動釋放修復物質

實驗室階段已實現5次自修復循環

生物兼容基底：

使用聚乳酸（PLA）等可降解材料

這塊看似簡單的"柔性膠片"，實則是凝聚了材料學、力學、電子學多重智慧的結晶。正如瑜伽大師通過科學訓練獲得超凡柔韌性，柔性線路板的"不壞之身"同樣來自嚴謹?shù)目萍紕?chuàng)新。當你在折疊手機上流暢刷屏?xí)r，不妨想象一下：在1毫米不到的厚度里，正上演著一場精妙的"金屬芭蕾"。
