新能源車電池軟板的彎曲設計原理

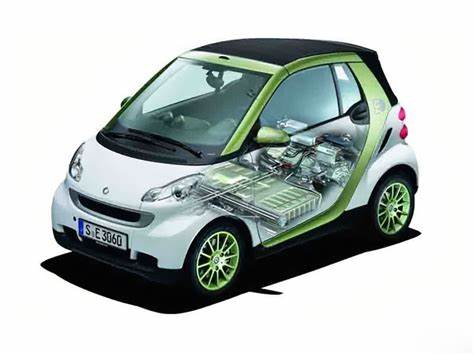

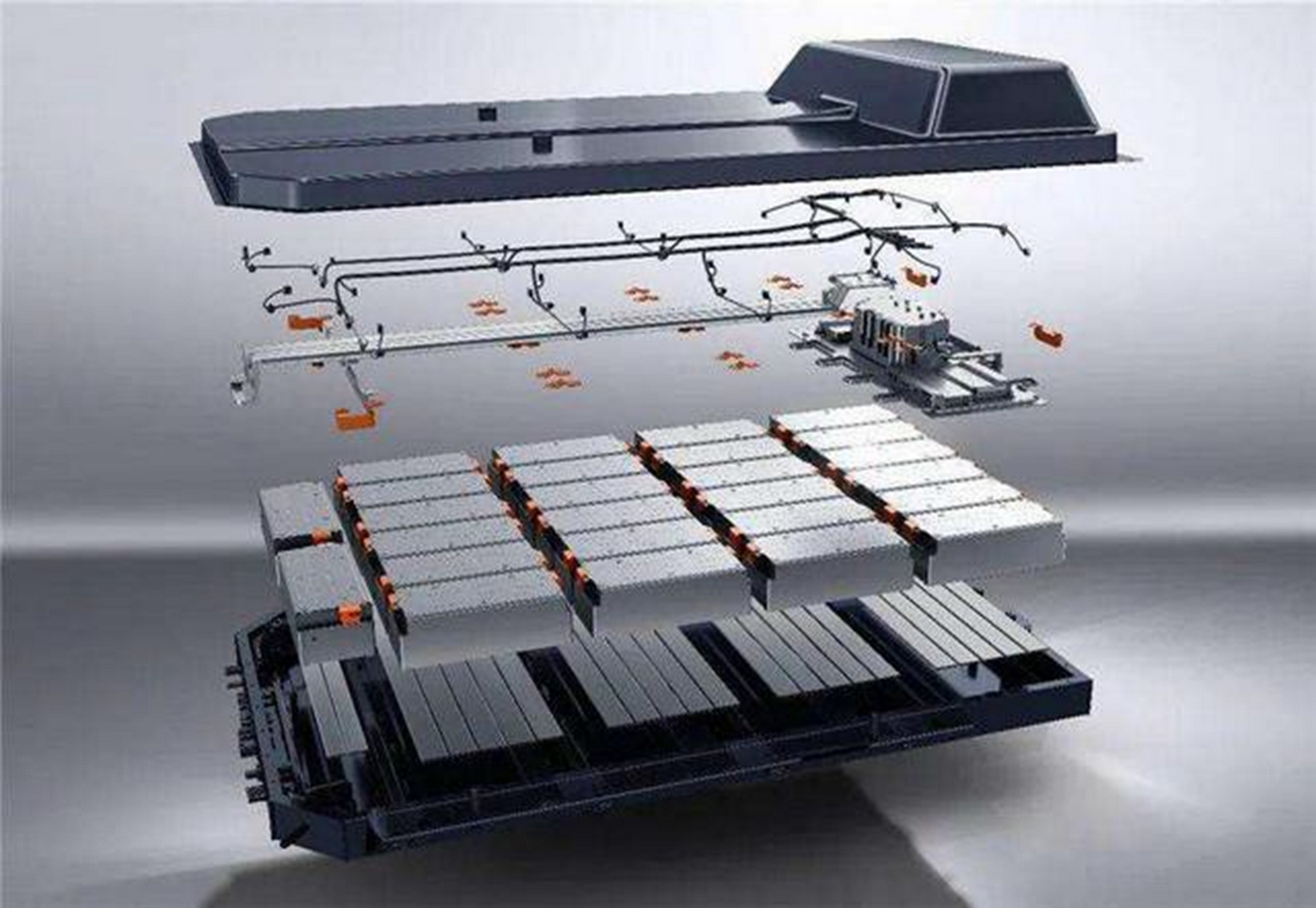

在新能源汽車動力電池系統中，柔性電路板的彎曲設計是經過嚴格工程計算的結果。這種設計主要解決傳統剛性連接方式在空間利用、機械可靠性和熱管理方面的問題。通過特定的幾何布局和材料選擇，柔性電路板能夠適應電池包內部的復雜空間結構。

材料特性與結構設計

電池軟板采用聚酰亞胺基材配合電解銅箔的復合結構，其典型厚度為0.2-0.3mm。這種組合提供了必要的機械強度和柔韌性，楊氏模量在2-4GPa范圍內。走線設計采用蛇形布局，在關鍵應力集中區域設置緩沖結構，有效降低彎折時的應力峰值。通過有限元分析優化，彎曲半徑通常控制在板厚的10-15倍。

機械應力管理

電池FPC在實際應用中，需要承受車輛行駛中的持續振動。測試數據顯示，優化后的彎曲設計可使電路板在10-500Hz隨機振動條件下，承受超過1000萬次的振動循環。在機械沖擊測試中（50g，11ms），彎曲結構能有效分散沖擊能量，避免局部應力超過材料的疲勞極限。

熱膨脹補償機制

電池系統在充放電過程中會產生顯著的溫度變化。軟板的彎曲設計能夠補償不同材料間的熱膨脹差異。例如，銅導體（17ppm/℃）與鋁制電池殼體（23ppm/℃）之間的熱膨脹差，通過預留的彎曲余量得到有效吸收。實測表明，這種設計可適應-40℃至125℃的溫度變化而不產生結構性損傷。

電氣性能保證

電池軟板彎曲設計必須確保穩定的電氣連接。采用分段阻抗控制技術，在彎曲區域保持特性阻抗變化在±10%以?xún)?nèi)。電流承載能力方面，35μm厚銅箔設計的功率線路可通過50A電流，溫升控制在30K以下。絕緣性能方面，彎曲后的介質耐壓仍能維持AC1500V/min不擊穿。

軟板廠生產工藝控制

量產過程中，激光切割精度需控制在±25μm以?xún)?nèi)，確保彎曲部位的幾何精度。層壓工藝參數嚴格控制在180℃/2.0MPa條件下保持90分鐘。每批次產品必須通過彎曲疲勞測試（±90°彎折10萬次）和高溫高濕測試（85℃/85%RH，1000h），確保長期可靠性。

軟板未來發展趨勢

隨著電池能量密度提升，下一代軟板將采用更高性能的基材，如耐溫300℃的改性聚酰亞胺。集成化設計趨勢要求在同一軟板上實現電壓采集、溫度監測和均衡控制功能。智能制造技術的應用將使加工精度提升至±15μm，同時降低生產成本。這些進步將推動動力電池系統向更緊湊、更可靠的方向發展。
