柔性電路板廠之電容觸摸屏原理及3D觸控技術

文章來源：中國顯示網作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6756發布日期：2016-06-30 11:42【大中小】

觸控技術改變了我們的生活。尤其是在智能手機上的應用，使得人們更加方便的使用電子產品。那么今天柔性電路板廠小編將為大家介紹一下電容觸摸屏的工作原理以及3D觸控技術。

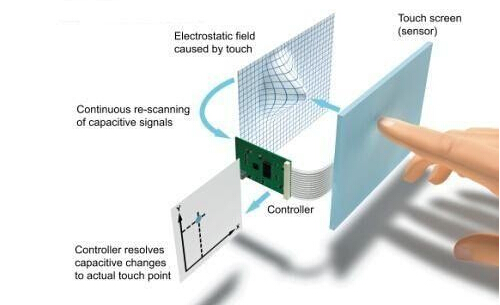

電容式觸摸屏是利用人體電流感應效應來工作的。具體來說，當我們的手指在金屬層上點擊或者滑動時，由于人體是導體，手指和觸摸屏表面形成以一個耦合電容（兩個導體就能構成一個電容器），于是手指從接觸點吸走一個很小的電流，這個電流從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，手勢識別控制器通過對這四個電流比例的精確計算，就可以得出觸摸點的位置坐標，進一步將這個信息通過驅動程序傳遞給UI系統并做對應的界面變換就行了。

上面柔性電路板廠簡單講述了如何檢測一個點的坐標。但是一個手勢如何識別呢？手勢就是手指移動的軌跡，也就是一系列點的集合，剛才提到“手勢識別控制器”，他會將這些點的集合進行邏輯分析從而產生一個統一的信號，比如：上滑，下滑等傳遞給UI來做滾動屏幕或者切換UI的動作。

接下來我們聊聊Apple去年推出的3D Touch技術。

所謂的3D Touch并不是什么新技術，之所以這么說，原因是在PC時代以及其他觸控設備上，早就存在針對手指對屏幕壓力的不同而做不同的交互行為。當然了，Apple是首個將該技術應用于手機上的技術廠商。那我們來看看手機是如何實現3D Touch的。

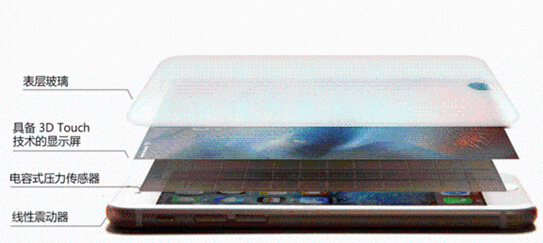

從上圖可以看出3D Touch就是在電容觸摸屏的基礎上添加一層壓力傳感器（看上去簡單實現起來就很復雜了），然后當手機跟屏幕接觸的時候不僅僅要計算坐標，識別手勢，還要將手指當時的壓力數值（不是以牛頓為單位數值，而是0~1之間的一個小數）傳遞給UI層，這樣根據壓力的不同展示不同的UI，就是這樣的。
