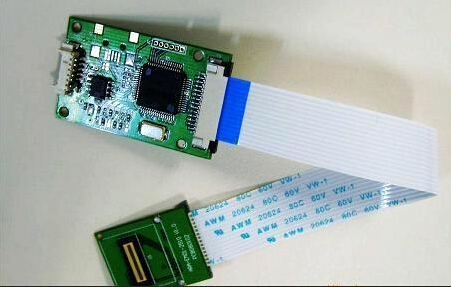

指紋識別模組軟板之各類指紋模組FPC的特征比較
今天指紋識別模組軟板小編和大家分享一下幾類指紋模組FPC的特征比較。
一、普通FPC（兩層）
a.優勢
1.FPC的制造成本相對較低
2.產品相對簡單，品質容易管控
b.劣勢
1.模組廠需要underfill制程
2.underfill膠面寬度要求<0.3mm，需要投入大量昂貴的壓電式膠閥噴膠機，且良率不穩定
3.鋼片接地阻值上限很難再下降(max:1Ω),且可靠性沒有軟硬結合板高
4.IC區域的FPC背面需要鋼片接地及補強，很難集成Home健，影響用戶體驗
二、電極凸起FPC
a.優勢
1.可節省模組廠的underfill加工成本及設備投資，雖然FPC成本相對增加約10%,但綜合效益顯著
2.FPC的制造成本、品質管控，難度均適中
b.劣勢
1.鋼片接地阻值上限很難再下降(max:1Ω)且可靠性沒有軟硬結合板高
2.IC區域的FPC背面需要鋼片接地及補強很難集成Home健，影響用戶體驗
三、四層軟硬結合(RFPC)
a.優勢
1.有剛性的硬板支撐，無需再貼鋼片補強，直接設計大金面GND可靠性高
2.可在RFPC上任意設計多個按鍵
3.兼具軟板和硬板的特性
b.劣勢
1.RFPC成本相對FPC要高
2.無法適用于模組廠的ACF制程(目前還無法實現硬板上的電極凸起)
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
