軟板組裝應用的考量

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：5050發布日期：2016-09-29 09:37【大中小】

軟板經過清楚的定義是可以使用在許多不同的領域，這些定義包含產品使用環境及組裝操作溫度。如果軟板只用于一般辦公室，那高分子的厚膜軟板就是可以選用的產品。如果電氣及機械性需求高，那就必須考慮采用銅導體的聚醯亞胺樹脂材料制作軟板。如果軟板需要經壓超過億次以上動態撓曲，那么輾壓銅皮就是必要的技術，如果有特殊的組裝需求如：打線組裝，那么就必須要使用無膠基材軟板。

通信產業大量使用軟板進行手機制造，顯示器業者采用軟板進行面板與模組的制作，電腦業者用軟板來提升電腦周邊儲存設備的驅動機構彈性以及處理速度。許多業者也希望能開始評估使用高分子厚膜技術的可能性，希望這種技術能夠繼續降低制作成本，同時可以減低因為蝕刻及化學制程所造成的環境負擔。

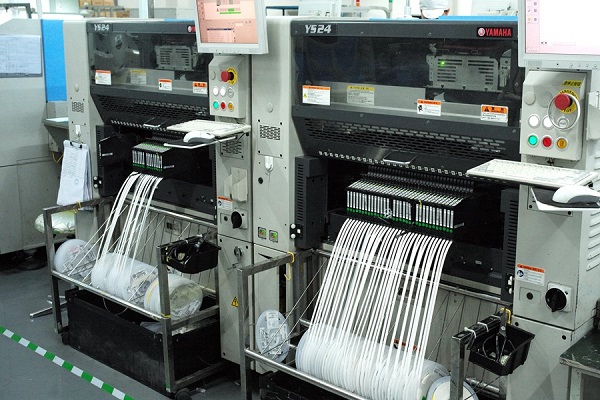

某些軟板設計需要超過一個以上的零件組裝區，例如：一些磁碟或儲存系統就會將編碼區與解碼區分別做在軟板的兩頭。某些混用的技術如SMD加上TAB的組裝設計也被用于一些驅動設備上，一些簡易的支撐機構也可以用于動態撓曲的軟板設計上，某些軟板的設計會將框架設計到軟板的機構裝，主要的目的除了支撐也有對位的目的。

如果設計上必須要通孔零件與SMD零件同時設計，那么最好將兩個區域分開，這樣可以讓回焊與波焊作業比較獨立不受干擾。理想上的設計策略，是將SMD區設計在一端，在完成組裝后就用治具將比區彎曲分離進行波焊，這樣就不會有零件下焊錫重融的問題。

另外一個值得討論的軟板做法就是整板制作的方式，因為軟板的可制作尺寸有些時候會大到18”*18”的面積，這時候板面上會有很多的線路單元。這個時候單一的單元可以切割再進行組裝，也可以直接以全板組裝。當然如果以全板組裝會比較有效率，這樣測試時也可以直接全板進行測試。

整板的組裝可以是先組裝后再切割或是由軟板制作者先切割，目前至少有三種以上不同的制作概念被執行著。軟板可以用半剪的方式進行切割，留下一些連邊進行組裝，這種做法類似于硬板的V-CUT或是折斷邊的設計，在組裝完成后可以很容易的加成品分成單一元件。另外一個概念則是將軟板單元切割并直接移轉到載板上，這種載板是一種防滑的載板，軟板直到組裝完成才取下來。第三種方法式使用選擇性支撐的方式，主要作法是在支撐板上選擇性的涂上黏著劑其它區域則挖空的方式將軟板支撐起來進行組裝，這些被貼覆的區域則會進行零件的安裝，支撐板的設計必須便于后續軟板的卸除。
