在柔性電路板制造工藝中，原材料的選擇工作是非常重要的，它決定柔性電路板的內部外部的性能的優劣。現目前市埸出現的產品有聚丙烯類的干膜、聚酰亞胺類的液態油墨、環氧類的液態油墨和環氧類的干膜等。這幾種類型的原材料都有各自的優缺點。

如聚丙烯類的干膜能在鍍錫鉛合金和鍍金溶液中具有良好的耐化學溶液的性能，但是在電性能及其它化學藥品等性能有些差。現該材料大量用在照相機、汽車的ECU及硬盤驅動器等所需要的柔性電路板制作方面。

環氧類干膜的研制與開發難度很大，發展速度也很慢，產品質量很不穩定。主要有以下幾個問題，如從制造成本分析（材料和工藝成本），它比環氧類液態油墨高，而且其產品的物理性能還不能達到技術要求，推廣應用受到了很大的限制。但是，將來它可能是光致覆蓋層在動態撓性應用的一個帶有方向性產品。

聚酰亞胺類的液態油墨，具有良好的物理性能，特別用于無粘結劑聚酰亞胺基層壓板上，表現出良好的耐高溫特性及尺寸的穩定性。它還有較高的電性能。它主要用在硬盤驅動器的頭懸掛中的高密度互連中。但這種類型的材料主要存在著價格高，成本昂貴和還需要專用液對其進行特殊的化學處理等。

環氧類液態油墨，它具有優異的機械性能、電氣性能和耐化學性能等。它與其它材料相比，經過熱處理后可提供具有高撓性而又不被嚴重扭曲工藝特性，是其它種類的原材料是無法相比的。這和原材料可使用不同的工藝方法涂覆在所需要的電路圖形的表面上。如采用網印法、簾涂法和噴涂等工藝方法。

從價格與成本與基它材料相比是比較低的，具人極強的價格優勢。其中NPR－80系列作撓性葩覆蓋層，是最好的液態感光油墨。其主要性能如下：

1．物理性能：鉛筆硬度 5H、延展性大于55％、熱膨脹系數 130 PPM/K、與銅的粘結強度 100/100、撓性 MIT0.38R 1200次、耐燃性 UL94、曝光密度 200MJ/CM2 等；

2．電性能：表面電阻>1.0×1012W、體積電阻3.4×1016 W·CM、介電強度>80KV/MM、介電常數3.5－3.6、介質損耗0.03等。

3．耐化學藥品性能：耐鎳金鍍液等

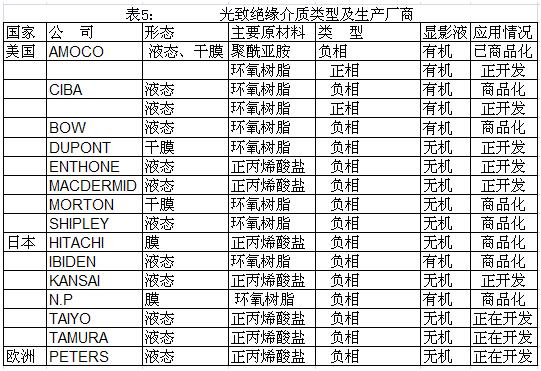

它廣泛就用在照相機、移動電話主許多消費性電子產品上。幾乎占世界上產量的50％。是很有發展前途的制造柔性電路板合作的重要的原材料之一。這種原材料的比較見表5：

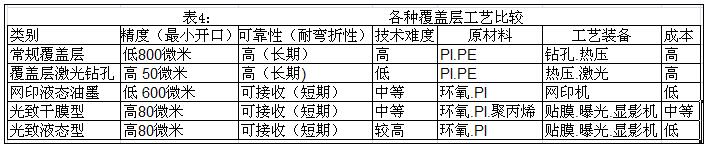

在成孔工藝上，限于工藝裝備的特殊要求，采用激光機設備昂貴，通常采用液態型光致成像油墨?，F(xiàn)有感光型樹脂材料有兩大類即干膜型和液態型（見表4）
