fpc分享多層板內基材空曠區出現白斑空洞的改善方法

文章來源：印制電路信息作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：7634發布日期：2017-08-01 02:39【大中小】

有些多層板設計的圖形存在內層重疊的基材空曠區，在生產過程中經常會出現一些問題，例如：基材空曠區壓合后銅皺，外光成像后基材處白斑，阻焊后基材位置白斑，測試內短，物理室可靠性測試空洞。其中問題點最嚴重的是基材白斑、空洞（圖1）。fpc分享對此問題進行研究過程及改善結果。

1、現狀分析

這種多層板基材空曠區重疊設計為18層板，一次壓合流程，內層均為FR-4雙面35 μm銅箔、0.10 mm芯板，半固化片為1080A+106A。疊層結構無特殊之處，只是PCB局部區域內層均無銅導體，是基材空曠區。壓合生產流程見圖2。

按正常排板方式，不用覆型材料。

針對此類型設計的板采用以上壓合方式會產生以下問題：

（1）壓合時基材空曠區域呈重疊狀態，銅厚達到560 μm（16 oz），基材空曠區會有銅皺現象；

（2）此為18層板疊構，基材空曠區域呈重疊狀態，壓合后會產生白斑。從此板的生產次數及投料數量，以及報廢比例，每次生產受銅皺、白斑影響導致報廢100%，結合幾周生產狀況看，已經發現多個圖號類似疊構的板壓合后出現銅皺，蝕刻后白斑問題，初步認為可能與板材性能及設計有較大關系。

2、試驗跟進

（1）首先根據該板的設計分析， 18層板一次性壓合，外層銅箔，且每層間圖形設計一致，基材空曠區域較大，壓合時基材空曠區域呈重疊狀態，銅厚達到560 μm（16 oz），受多層板空曠區重疊，產生高低差，壓合時受力不均，會產生銅皺及填膠不飽滿導致白斑，這是關鍵點之一。

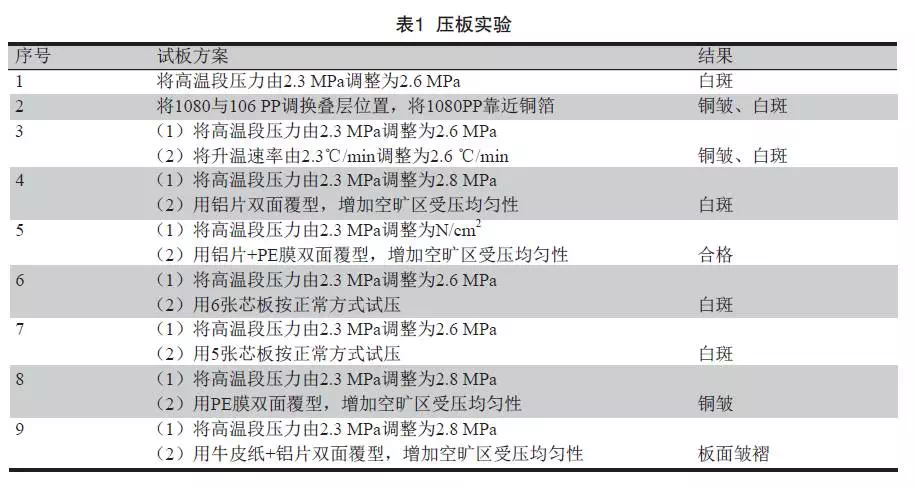

（2）實驗方案。結合上述分析的設計特性及問題點，需從壓合參數、材料類型、不同覆型材料及覆型方式等方面進行驗證，對比貢獻度差異。18層板試板方案與結果見表1。

（3）實驗小結

①按原設計疊層，將高溫升溫段壓力加大促進受力均勻性，以及調換PP疊層位置，增加流膠量，壓合后均出現銅皺、白斑現象，無改善效果；

②按原設計疊層，將高溫升溫段壓力加大促進受力均勻性，采用鋁片+PE膜覆型（因PE膜為覆型材料，有較輕微流動性），壓合后表觀看板面無銅皺現象，蝕刻后無基材空曠區白斑現象，但用手撫摸能感覺到輕微的凹凸不平感（受內層圖形有銅區域基材空曠區高低差產生影響），從生產過程看對線路等后工序無影響。

3、結論

（1）針對多層基材空曠區重疊設計且一次性壓合的板（客戶指定結構），若按正常方式，不用覆型材料排版，壓合時會有銅皺及基材位置白斑現象；

（2）針對多層基材空曠區重疊設計且一次性壓合的板（客戶指定結構），需用鋁片+PE膜進行覆型壓合，可以有效改善銅皺、白斑異常。并經改善后生產驗證白斑報廢率達到目標值0.04%以下。
