跨過這幾道坎充分利用軟板全面屏手機至少能火十年

文章來源：新浪科技作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：4513發布日期：2017-08-11 10:35【大中小】

目前16：9比例的屏幕顯示多數屏占比沒有突破75%，因此一款真正意義的全面屏手機，至少要擁有80%的屏占比，才能保證視覺上與傳統手機的區隔。不過上半年全面屏并未流行起來，除了價格因素，打造一塊全面屏的技術難度和背后需要調整的軟板等生態變革是眾多安卓手機廠商上半年疲軟的主要因素。

在現有的手機形態下提升屏占比除了繼續縮窄邊框之外，顯示屏幕還需要對手機的“額頭”和“下巴”進行“強拆”。目前來看，全面屏共有三種形態存在，第一種是三星蓋樂世S8窄額頭下巴設計，是傳統形態的改良；第二種是夏普AQUOS S2三邊窄邊框設計；第三種則是尚未量產的四邊窄邊框設計，不出意外，iPhone 8將會以四邊窄邊框的形態驚艷問世。

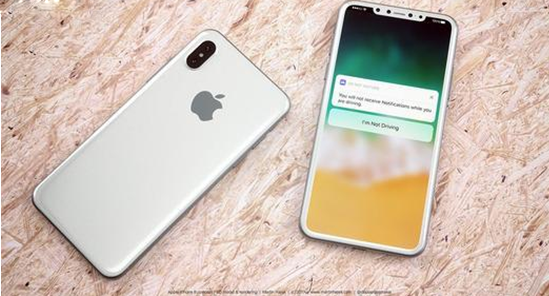

iPhone 8的四面窄邊框

提高屏占比這些高難度技術要掌握

無論是三星、夏普還是iPhone 8，都需要將左右邊框做到足夠窄，目前來看做到窄邊框已經有成熟的方案，比如三星的曲面、努比亞Z17的無邊框已經可以從視覺上做到左右邊框的“消失”，提升屏占比。

目前做窄邊框的思路大都相同，即通過減少BM區的寬度，BM區就是大家經常說的手機黑邊，功能上來講BM區主要是幫助遮擋背光模組的光線，結構上來講，BM區域主要包括邊框膠和驅動電路排線，邊框膠用于液晶屏封裝，防止液態的液晶分子流出；驅動電路排線區域顧名思義，用于放置傳輸屏幕驅動電路控制信號的走線。

傳統意義上縮窄黑邊有限，目前多是通過改良工藝來推進窄邊框甚至無邊框的實現，比如通過提升點膠工藝，縮窄邊框膠寬度，目前可以將邊框膠寬度從0.5mm縮到0.3mm。

另外通過技術改良來減小左右驅動電路區域寬度也是一種方式，一般來講液晶面板的運作受到柵極和源級電壓的共同控制，其中負責開啟和關閉具體某個像素點下方的TFT晶體管的柵極驅動芯片Gate IC一般位于面板左右BM區域里。

現在全新的GOA（Gate On Array）技術可以做到將Gate IC直接制作在TFT陣列（Array）基板上，省去Gate IC占據的空間，精簡外置Gate IC需要的走線，也是縮窄邊框的好方法。

另外在顯示材料技術方面，LTPS低溫多晶硅技術還能夠實現柵極走線重疊設計的方式縮短BM的寬度，進一步實現左右邊框做窄。

但是我們知道想要讓黑邊全部消失現在無法實現，所以目前的無邊框手機均是屏幕玻璃邊緣采用了斜切或者圓角結構，利用光線折射的原理實現“視覺無邊框”。不過對于全面屏來說，通過工藝改良已經能夠做到邊框足夠窄，目前的難點在于怎么讓“額頭”和“下巴”消失。

強拆手機額頭這項技術必不可少

前面的方式已經讓面板左右BM區足夠窄，那么用這種思路區縮小額頭和下巴行不行呢？

答案是很難，面板端子部除了邊框膠之外，還有連接源級和驅動IC的斜配線、Source IC以及軟板Bonding區。傳統的思路是將Source IC直接綁定到玻璃上，面板端子部的邊框一般在4-5mm左右。但由于Source IC比較復雜，不像Gate IC可以直接整合到TFT陣列（Array）基板上。

因此縮小上下部分的主要做法是采用COF（Chip On Film）方案，將Source IC封裝到軟板上，再將FPC彎折到玻璃背面。相比IC在玻璃上的COG技術，COF技術可以縮小邊框1.5mm左右的寬度。

總的來看，想要實現真正意義上的全面屏，至少在顯示這塊需要做到升級點膠工藝+GOA技術+LTPS技術+COG技術四者結合。目前LTPS面板的窄邊框極限能力一般在三邊0.5-0.6mm，下邊2mm左右，現在已有企業已經生產出了類似的全面屏。這款產品基于LTPS面板，5.46英寸FHD分辨率，長寬比18：9。設計上采用了新柵極驅動電路來實現電路極限壓縮，并改進了涂布與液晶分子滴下工藝。
