柔性線路板的特點
PCB按照基材劃分，可分為柔性線路板、剛性線路板、剛柔結合版，根據不同的用途，使用于不同的設備之中。
軟性印刷電路板（Flexible Printed Circuit.FPC），是由以聚酰亞胺或聚酯薄膜為基材制成的線路板，具有高度可撓性，在電器內部使用時便于組裝。隨著手機等數碼產品、電器的更新?lián)Q代，為了實現更多的功能，F(xiàn)PC的功能顯得越來越顯著?，F(xiàn)在金百澤就FPC的優缺點，略談談FPC的特點。
一、優點
1.可撓性
FPC最大的特點是其可撓性，使之更方便地在三維空間走線和裝連，也可卷曲或折疊，曲折上萬次也不會損壞。
2.節省空間與重量
與剛性PCB相比，F(xiàn)PC輕薄、扁平，減少了器備裝聯的體積，可以讓器備組裝其他更多的器件，以實現更多功能。在相同載流量下，與導線電纜相比，其重量可減輕約70%，與剛性PCB相比，重量減輕約90%。

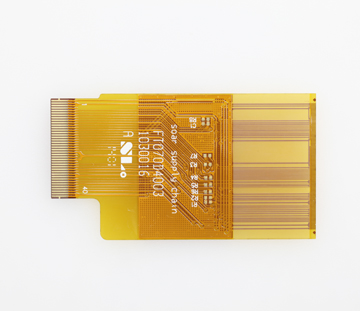

.jpg)
3.設計可控性
電容、電感、特性阻抗等，與導線寬度、厚度、間距、絕緣層厚度、介電常數、損耗角正切等有關，影響到傳輸性。這些參數在設計導線電纜時不易辦到，而FPC則可以較為輕松地設計出來。
4.材料可選性
FPC的基材多種多樣，根據不同的要求使用不同的基材，可以節省成本。一般的使用，可使用聚酯薄膜，高端的應用，可使用聚酰亞薄膜。
5.安全性
FPC導線的各種參數高度一致性，實行整體端接，消除了電纜導線裝連時經常發生的錯誤和返工，故此很好地降低了故障的發生，具有較高的安全性。
二、缺點
1.初始成本高
FPC是為特殊應用而設計、制造的，故此開始的電路設計、布線和照相底版所需的費用較高。
2.修補困難
FPC一旦制成后，要更改必須從底圖或編制的光繪程序開始，因此不易更改。其表面覆蓋一層保護膜，修補前要去除，修補后又要復原，這是比較困難的工作。
3.尺寸受限制
FPC通常用間歇法工藝制造，因此受到生產設備尺寸的限制，不能做得很長，很寬。
