隨著軟板產量比的不斷增加及剛撓性PCB的應用與推廣，現在比較常見在說PCB時加上軟性、剛性或剛撓性再說它是幾層的PCB。通常，用軟性絕緣基材制成的PCB稱為軟性PCB或撓性PCB，剛撓復合型的PCB稱剛撓性PCB。它適應了當今電子產品向高密度及高可靠性、小型化、輕量化方向發展的需要，還滿足了嚴格的經濟要求及市場與技術競爭的需要。下面小編為大家介紹幾種軟板的類型。

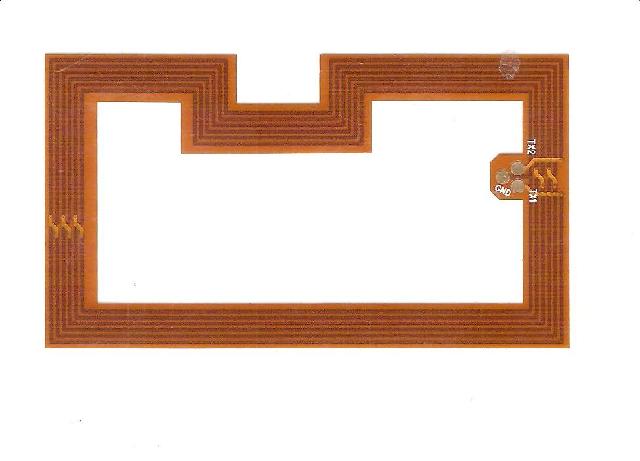

1、單面軟性PCB

單面軟性PCB，只有一層導體，表面可以有覆蓋層或沒有覆蓋層。所用的絕緣基底材料，隨產品的應用的不同而不同。一般常用的絕緣材料有聚酯、聚酰亞胺、聚四氟乙烯、軟性環氧-玻璃布等。

2、雙面軟性PCB

雙面軟性PCB，有兩層導體。這類雙面軟性PCB的應用和優點與單面軟性PCB相同，其主要優點是增加了單位面積的布線密度。它可按有、無金屬化孔和有、無覆蓋層分為：a無金屬化孔、無覆蓋層的；b無金屬化孔、有覆蓋層的；c有金屬化孔、無覆蓋層的；d有金屬化孔、有覆蓋層的。無覆蓋層的雙面軟性PCB較少應用。

3、多層軟性PCB

軟性多層PCB如剛性多層PCB那樣，采用多層層壓技術，可制成多層軟性PCB。最簡單的多層軟性PCB是在單面PCB兩面覆有兩層銅屏蔽層而形成的三層軟性PCB。這種三層軟性PCB在電特性上相當于同軸導線或屏蔽導線。最常用的多層軟性PCB結構是四層結構，用金屬化孔實現層間互連，中間二層一般是電源層和接地層。

4、剛性-軟性多層PCB

該類型通常是在一塊或二塊剛性PCB上，包含有構成整體所必不可少的軟性PCB。軟性PCB層被層壓在剛性多層PCB內，這是為了具有特殊電氣要求或為了要延伸到剛性電路外面，以朝代Z平面電路裝連能力。這類產品在那些把壓縮重量和體積作為關鍵，且要保證高可靠性、高密度組裝和優良電氣特性的電子設備中得到了廣泛的應用。

剛性－軟性多層PCB也可把許多單面或雙面軟性PCB的末端粘合壓制在一起成為剛性部分，而中間不粘合成為軟性部分，剛性部分的Z面用金屬化孔互連?？砂芽蓳闲跃€路層壓到剛性多層板內。這類PCB越來越多地用在那些要求超高封裝密度、優良電氣特性、高可靠性和嚴格限制體積的場合。已經有一系列的混合多層軟性PCB部件設計用于軍用航空電子設備中，在這些應用場合，重量和體積是至關重要的。為了符合規定的重量和體積限度，內部封裝密度必須極高。除了電路密度高以外，為了使串擾和噪聲最小，所有信號傳輸線必須屏蔽。若要使用屏蔽的分離導線，則實際上不可能經濟地封裝到系統中。
