指紋識別FPC之手機指紋識別的工作原理是什么？

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3433發布日期：2021-06-22 09:40【大中小】

現在的手機都融合了指紋解鎖功效，平安機能獲得了大幅度的晉升;當前有屏下指紋、后置指紋以及側面指紋三種解鎖方法。

據指紋識別FPC廠了解，近期公布的手機大多接納了屏下指紋解鎖,側面指紋與后置指紋解鎖的手機較少;由此看來，屏下指紋解鎖才是來日的開展趨向。

據指紋識別FPC廠了解指紋解鎖包括三品種型。電容式、光子式以及超聲波式。

電容式辨認的道理:
即是在辨認傳感器上配置了非常多的電容極板，這些電容極板的面積相像;當用戶將手機按壓在傳感器上時，手指外貌就會與這些電容極板觸碰，造成一個個完備的平板電容器;因?yàn)橹讣y存在突出與凹下，因此每個電容兩個極板間的間隔差別，造成每個電容的大小差別;以此來收羅片面的指紋消息。

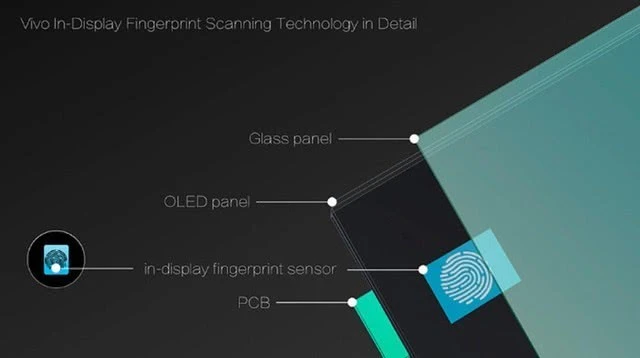

光字式認的道理:即是亮光反射成像辨認用戶指紋;屏下指紋恰好行使了這個道理。并下指紋模塊包括光檢驗車列、阻兒層、微透鏡陣列、濾波層、微電路等元器件。當手指放在指紋辨認地區時。OLED屏發出的光會照耀在指紋上;因?yàn)橹讣y存在突出與凹下，因此經過突出與凹下的片面反射的亮光有強有弱;這些亮光會穿過OLED屏像素間的裂縫，到達濾波層; 濾波層會過濾掉一片面對辨認后果發生攪擾的亮光，再經過下方的微透鏡陣列會聚;亮光會聚后穿過由不通明質料制成的阻光層上的通光小孔，到達光檢驗陣列上的像素單位;微處分電路即是經歷讀取光檢驗陣列上每個像素單位的感光大小，以此辨認指紋。
