柔性電路板故障查找方法匯總

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2160發布日期：2022-06-17 11:55【大中小】

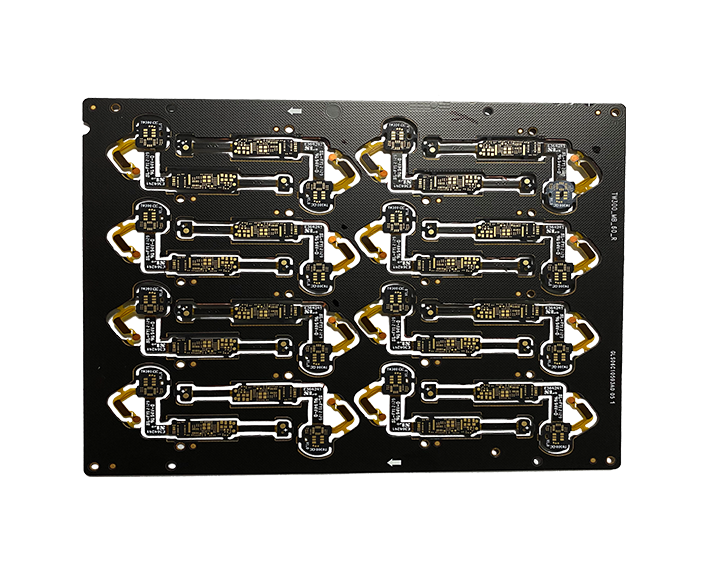

管什么原因，不管是面向個人使用還是商業應用，柔性電路板的缺陷都會引起嚴重的不良后果。那么，如何快速檢測柔性電路板故障問題？

1、確定故障位置

一旦出現問題跡象，下一步就是追蹤和確定位置，直到查明缺陷。確定故障位置的不同方式包括目視檢查，以及使用測試設備的物理檢查。測試技術依賴于高端測試設備或使用基本工具，如萬用表，熱像儀，放大鏡和示波器等。

2、檢測設備

典型的設備包括自動飛行探測儀器，還有自動光學檢測(AOI)機器。AOI采用高分辨率相機來檢查各種缺陷，包括短路、開路、缺失、不正確或未對齊的元器件。

3、視覺和物理檢測

目視檢查可識別缺陷，如重疊痕跡、焊點短路、電路板過熱跡象以及燒毀組件。一些問題用肉眼很難識別時，放大鏡可以幫助識別一些短路、焊橋、開路、焊點和電路板走線的裂縫、元件偏移等。

4、專門檢測元器件

當在元器件引腳之間檢測到低電阻時，最好的辦法是把元器件從柔性電路板電路中取出，進行專門檢測。如果電阻仍然很低，那么這個元器件就是罪魁禍?zhǔn)?，否則需要進一步調查。

5、給電路板上電進行檢測

目視檢查只適用于電路板的外觀查看檢測，并不適用于電路板內部層檢測。如果外觀沒有明顯可見的缺陷，則需要你為電路板上電并執行更為細致測試，才能檢測出電路板是否正常。

6、低電壓測量

該技術涉及到控制當前通過短路電流量以及找出電流流向。由于電路板上銅跡線也有電阻，通過銅跡線不同的部分產生的電壓也是不同的。使用電壓表，當您沿著短路線測量不同部分之間的電壓時，發現電壓值越來越小，則越來越接近短路。

7、用手指感測電路板發熱區域

由于短路會導致電路板局部溫度上升，因此找到具有熱量的區域可以幫助找到短路發生問題點。但是，請務必小心使用短路銅跡線的電源，及避免燙傷或電擊。

8、修復短/開線路

在柔性電路板上識別出短路或開路點之后，下一步就是隔離問題。雖然在電路板的外表面很容易做到這一點，但對于內層而言，這是一項挑戰。可能的解決方案包括鉆通孔或切割適當?shù)耐獠裤~跡線。

以上便是柔性電路板故障查找方法，你都掌握了嗎？
