軟板廠覆銅注意事項有哪些？

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2365發布日期：2022-06-22 10:41【大中小】

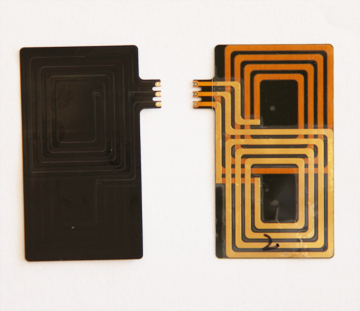

軟板廠覆銅是軟板設計中一個至關重要的步驟，具有一定的技術含量。在覆銅中，為了讓覆銅達到我們預期的效果，軟板覆銅注意事項有哪些呢？軟板廠下面為你總結了幾點經驗：

1、如果軟板的地較多，有SGND、AGND、GND等，就要根據板面位置的不同，分別以最主要的“地”作為基準來獨立覆銅，數字地和模擬地分開覆銅。

2、對不同地的單點連接，做法是通過0歐電阻、磁珠或電感連接。

3、晶振附近的覆銅，做法是在環繞晶振覆銅，然后將晶振的外殼另行接地。

4、孤島問題，如果覺得很大，那就定義個地過孔添加進去。

5、開始布線時應對地線一視同仁，走線的時候就應該把地線走好，不能依靠覆銅后通過添加過孔來消除為連接的地引腳。

6、在板子上最好不要有尖的角出現，建議使用圓弧的邊沿線。

7、多層板中間層的布線空曠區域，不要覆銅。

8、設備內部的金屬，如金屬散熱器、金屬加固條等，一定要實現“良好接地”。

9、三端穩壓器的散熱金屬塊，一定要良好接地。晶振附近的接地隔離帶，一定要良好接地。總結：軟板上的覆銅，如果接地問題處理好了，就能減少信號線的回流面積，減小信號對外的電磁干擾。

以上便是總結的軟板覆銅注意事項，深聯電路軟板廠希望你們能有所收獲。
