電池FPC是什么呢？本文告訴你
電池FPC（Flexible Printed Circuit，柔性印刷電路板）是一種應用于電池領域的特殊電路板，以下是關于它的詳細介紹：
基本概念：
- 電池FPC是以聚酰亞胺或聚酯薄膜等柔性材料為基材制成的具有高度可靠性、可撓性的印刷電路，是連接電池與其他電子元件的關鍵部件，能夠?qū)崿F(xiàn)電能的傳輸與控制。
特點：
- 柔性可彎曲：這是其最顯著的特點，能夠在三維空間內隨意移動、彎曲、折疊及卷繞，可適應各種復雜的形狀和空間要求，比如在小型電子設備、汽車電池包等內部空間有限且形狀不規則的場景中，能很好地貼合安裝。
- 輕?。河兄跍p小電子設備的體積和重量，滿足現代電子產品對輕薄化的需求，對于追求便攜性的設備如智能手機、可穿戴設備等非常重要。
- 配線密度高：可在較小的面積上集成大量的電路線路和電子元件，實現復雜的電路功能，提高了空間利用率和電路的集成度。
- 散熱性能好：其柔性基材和特殊的結構設計有利于熱量的散發，能夠保證電池和電子設備在工作過程中的穩定性。
電池軟板結構組成：

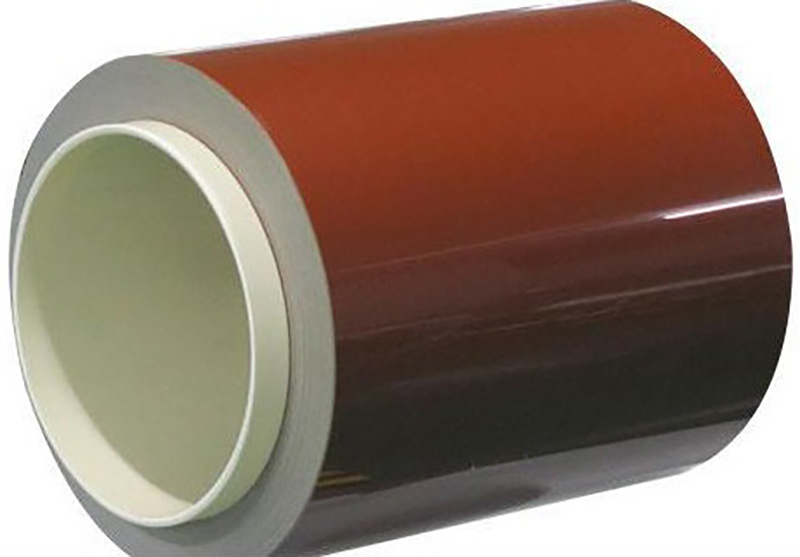

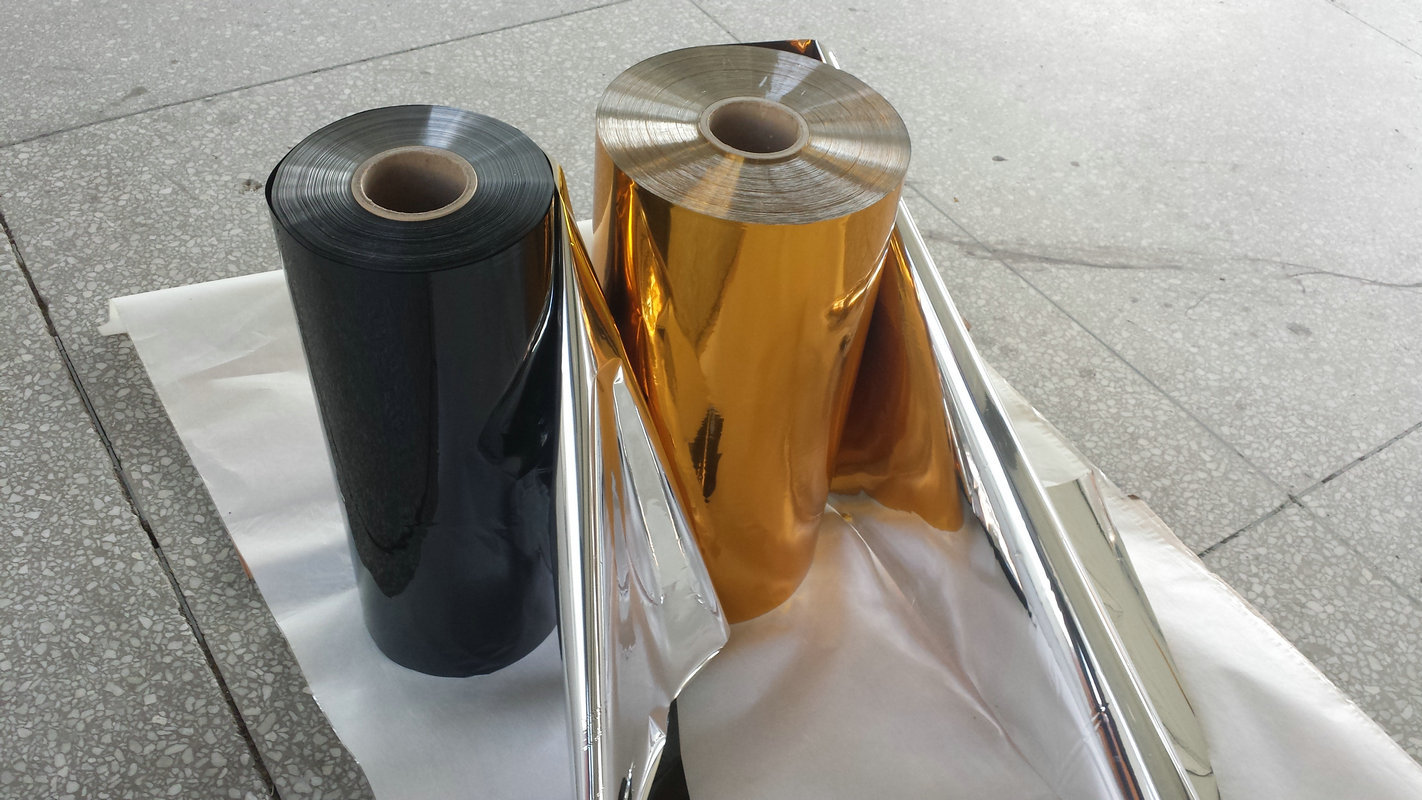

- 基材：常用的基材有聚酰亞胺和聚酯薄膜。聚酰亞胺具有非易燃性、幾何尺寸穩定、抗扯強度高、能承受焊接溫度等優點，適用于各種復雜的工作環境；聚酯材料的物理性能與聚酰亞胺類似，但介電常數較低、吸潮性小，不過不耐高溫，常用于一些對溫度要求不高的場合。
- 導體：一般采用銅箔，分為電解銅和壓延銅兩種。銅箔形成導電層，負責傳輸電流和信號。根據不同的應用需求，銅箔可以被制成多種厚度和寬度。
- 粘接劑：用于將基材和導體粘接在一起，同時也可作為覆蓋層，起到防護性涂覆和絕緣的作用。
- 覆蓋膜：主要用于保護電路表面，起到絕緣、防潮、防腐蝕等作用，確保電路的正常工作。
- 補強板：用于增強FPC的機械強度，方便進行表面實裝作業，常見的厚度有3mil到9mil。
FPC廠的生產工藝：
- 設計：根據電池和電子設備的需求，設計FPC的電路布局、線路走向、元件位置等。
- 材料準備：選取合適的基材、銅箔、粘接劑等材料，并進行預處理，如清洗、干燥等。
- 制版：通過光刻、蝕刻等工藝，將設計好的電路圖案轉移到銅箔上，形成導電線路。
- 壓合：將帶有導電線路的銅箔與基材進行壓合，使兩者緊密結合。
- 鉆孔：根據需要，在FPC上鉆孔，以便安裝電子元件或進行連接。
- 表面處理：對FPC的表面進行處理，如鍍金、鍍錫等，提高其可焊性和耐腐蝕性。
- 測試：對生產完成的FPC進行電氣性能測試、可靠性測試等，確保其質量符合要求。
應用領域：
- 消費電子領域：在智能手機中，電池FPC負責連接電池與主板，實現電力傳輸，還可用于連接手機內部的各種傳感器、攝像頭等部件；在平板電腦、筆記本電腦、數碼相機、MP3/MP4播放器等設備中，也廣泛應用于電池連接和內部電路連接。
- 新能源汽車領域：用于連接動力電池與電機、控制系統等關鍵部件，實現電池狀態監測、溫度管理以及電池管理系統（BMS）的信號傳輸?shù)裙δ?。隨著新能源汽車的快速發展，電池FPC的需求也在不斷增長。
- 醫療設備領域：由于醫療設備對安全性和可靠性要求較高，且往往需要在較小的空間內實現復雜的功能，電池FPC可用于便攜式醫療設備如心電監測儀、血壓計等的電池連接和電路控制。
- 航空航天領域：在航空航天設備中，對電子設備的重量、體積和可靠性有著極高的要求，電池FPC的特性使其能夠滿足這些需求，可用于衛星、飛機等設備的電池管理和電路連接。
發展趨勢：
- 技術創新：隨著電子技術的不斷發展，電池FPC的制造技術將不斷創新，如更高精度的制版技術、更先進的壓合技術等，以提高產品的性能和質量。
- 集成度提高：未來的電池FPC將朝著更高的集成度方向發展，可能會集成更多的電子元件和功能模塊，實現更復雜的電路功能。
- 綠色環保：在環保意識日益增強的背景下，電池FPC的生產將更加注重綠色環保，采用環保材料、降低能源消耗和廢棄物排放。
- 應用拓展：除了現有的應用領域，電池FPC還將不斷拓展到新的領域，如智能家居、智能穿戴、工業自動化等。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
