柔性線路板的制造和驗收標準

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：9579發布日期：2015-06-02 09:11【大中小】

生活我們做任何事都要一個標準來評判事情的好壞，fpc軟板廠深聯電路最近也在進行著為期60天的精益大會戰，其中有一項戰役即為標準化操作流程。作為柔性線路板本身，它的制造和驗收也是有標準的，今天，小編要跟大家科普的是單面和雙面柔性線路板的制造及驗收標準。

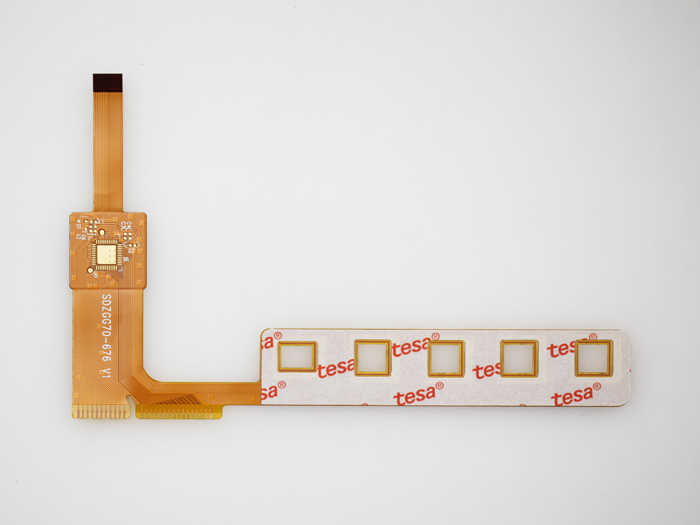

這類柔性線路板是指采用覆銅箔層壓板，減去法制造所得。單面柔性線路板是以聚酯或聚酰亞胺為基材，雙面柔性線路板是以聚酰亞胺為基材。

1.引用標準：

1.1.本標準的引用標準如下：

JIS C 5016 柔性線路板試驗方法

JIS C 5603印制電路術語

JIS C 6471 柔性線路板用覆銅箔層壓板試驗方法

1.2.本標準對應的國際標準如下：

IEC 326-7 1981印制板，第７部分：無貫穿連接的單、雙面柔性線路板規范

IEC 326-8 1981印制板，第８部分：有貫穿連接的單、雙面柔性線路板規范

2.術語定義：

本標準采用的主要術語定義按JIS C 5603規定，其次是：

2.1.粘合劑流動 指復蓋膜在加熱加壓下，粘合劑流出到連接盤等導體上

2.2.增強板附著于柔性線路板上的一部分剛性基材

2.3.絲狀毛刺是機械加工時產生的細絲狀毛刺

3.特性和試驗方法：

3.1.表面層絕緣電阻5×108Ω以上7.6表面層絕緣電阻

3.2.表面層制電壓加交流電500V以上7.5表面層耐電壓

3.3.剝離強度0.49N/mm以上8.1導體剝離強度

3.4.電鍍結合性鍍層無分離剝落8.4電鍍結合性

3.5.可焊性：鍍層的95%以上部分焊錫附著良好。這對聚酯基材的撓性板不適用10.4可焊性

3.6.耐彎曲性：有復蓋區的柔性線路板，滿足交貨當事者商定的彎曲半徑下的彎曲次數8.6耐彎曲性

3.7.耐彎折性：有復蓋區的柔性線路板，滿足交貨當事者商定的彎折曲率半徑及荷重下的彎折次數8.7耐彎折性

3.8.耐環境性：由交貨當事者商定，選擇右邊試驗方法中條件作試驗，滿足試驗項目的試驗前后特征

3.8.1.溫度循環

3.8.2.高低溫?zé)釠_擊

3.8.3.高溫?zé)釠_擊

3.8.4.溫濕度循環

3.8.5.耐濕性

3.9.銅電鍍通孔耐熱沖擊性：雙面撓性的金屬化孔導通電阻變化率是20%以下10.2銅電鍍通孔耐熱沖擊性

3.10.耐燃性：有關耐燃性試驗后，滿足以下值：

3.10.1.燃燒時間: 各次10秒以內10次合計50秒以內

3.10.2.燃燒及發光時間: 第二次的兩者合計30秒以內

3.10.3.夾具和標志線燃: 沒有燒或發光

3.10.4.滴下物使脫脂棉: 沒有著火 JIS C5471R的6.8耐燃性

備注: 當試樣5件中有1件不滿足(1)-(4)項規定時,或10次燃燒時間合計51-55秒時再試驗，而在再試驗時必須全數滿足規定值

3.11.耐藥品性無氣泡、分層。不明顯損傷符號標記10.5耐藥品性

4．尺寸

4.1.網格尺寸

4.1.1.基本網格：撓性板的網格以公制為標準。英制網格僅限在老產品必須時才使用

基本網格尺寸：公制2.50mm，英制2.54mm

4.1.2.輔助網格：在有必要比4.1.1的基本網格尺寸還小時，可以如下：

公制網格：0.5mm單位，而需更小單位時按0.05mm單位

英制網格：0.635mm單位

備注：比0.05mm或0.635mm更細的網格單位是不使用的

4.2.外形尺寸

外形尺寸由交貨當事者商定，尺寸的允許誤差是當外形尺寸不滿100mm時±0.3mm，外形尺寸100mm以上時±0.3%

4.3.孔徑公差與距離

4.3.1.孔徑和允許差

(1)元件孔：柔性線路板的元件孔最小孔徑是0.50mm，其允許誤差±0.08mm

(2)導通孔：雙面撓性板的導通用電鍍貫通孔，電鍍后的最小孔徑0.50mm，其允許誤差±0.08mm

(3)安裝孔

(A) 圓孔圓孔的最小孔徑0.5mm，其允許誤差±0.08mm

(B) 方孔方孔一邊最小尺寸0.5mm，其允許誤差±0.08mm

4.3.2.安裝孔邊緣和板邊緣間最小距離最小距離2.0mm以上

4.3.3.孔位置偏差相對于設計的孔位置，加工后的孔位置偏差0.3mm以下。但導通孔除外

4.3.4.孔中心間距離孔中心間距離在未滿100mm時允許誤差±0.3mm,100mm以上的允許誤差±0.3%

4.4.導體

4.4.1.加工后的導體寬度相對于設計值的允許誤差

4.4.2.加工后的導體間距相對于設計值的允許誤差

4.4.3 板邊緣部與導體邊緣的最小距離，設計值最小距離是0.5mm以上

4.5連接盤

4.5.1 最小連接盤環寬加工后有效焊接的最小連接盤環寬d是0.05mm以上

4.6 金屬化孔鍍銅厚度孔內壁鍍銅厚度平均0.015mm以上，最小鍍度0.008mm以上

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
