柔性電路板廠深聯電路對軟硬結合板的制造也有一些自己的心得，多年的生產制造過程中，總結了一些關于軟硬結合板的優缺點，今天柔性電路板廠從客戶的角度一起來聊一聊關于軟硬結合板的優缺點。

柔性電路板廠

軟硬結合板的缺點：

如果僅僅單純的以"軟板+電路板+連接器"來比較"軟硬結合板"，其最大的缺點就是"軟硬結合板"的價錢比較貴，有可能會多出原來單純"軟板+硬板"的價錢將近一倍之多，但如果扣除掉連接器的價錢或是HotBar的費用，其價錢則有可能趨向一致。另一個缺點是SMT打件及過爐都可能需要使用托盤(carrier)來支撐軟板的部份，這無形中增加了SMT的組裝費用。

軟硬結合板的優點：

除了價錢之外，使用軟硬結合板(Rigid-flex Board)則有許多的優點，列舉如下：

1.可以有效節省電路板上的空間并省去使用連接器或是HotBar的制程。

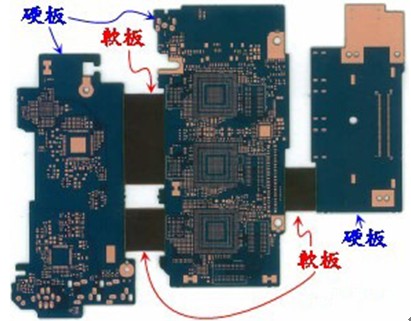

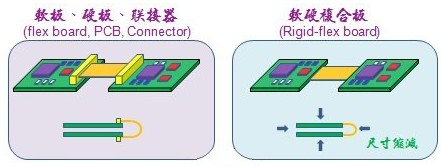

因?yàn)檐浻舶逡呀?jīng)結合在一起了，所以原本需要使用連接器或是HotBar制程的空間就可以省掉了，這對一些有高密度需求的板子來說，少掉一個連接器的空間就像撿到一塊寶一樣。這樣子連帶的也就省掉了使用連接器的零件費用或是HotBar制程的費用。另外，兩片板子之間的空間也會因?yàn)槭∪チ诉B接器而變得可以更緊密。

柔性電路板廠

2.訊號傳遞的距離縮短、速度增加，可以有效改善可靠度

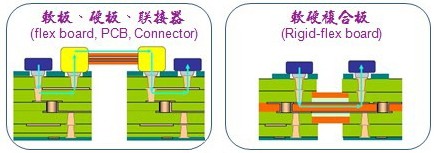

傳統透過連接器的訊號傳遞為"電路板→連接器→軟板→連接器→電路板"，而軟硬結合板的訊號傳遞則降為"電路板→軟板→電路板"，訊號傳遞的距離變短了，在不同介質間訊號傳遞衰減的問題也減小了，一般電路板上面的線路是銅材質，而連接器的接觸端子則是鍍金，焊錫接腳處則是鍍?nèi)a，而且需使用錫膏焊接在電路板上，訊號在不同的介質間傳遞難免會有些衰減，如果改用軟硬結合板，這些介質就會變得比較少，訊號傳遞的能力也可以得到相對的提升，對一些訊號準確度需求較高的產品，有助提高其可靠度。

柔性電路板廠

3.簡化產品組裝、節省組裝工時

采用軟硬結合板可以減少SMT打件的工時，因?yàn)樯俚袅诉B接器(connector)的數目。也減少了整機組裝的工時，因?yàn)槭∪④洶宀迦脒B接器的組裝動作，或是省去了HotBar的制程工序。還減少了零件管理及庫存的費用，因?yàn)锽OM表減少，所以管理就變少了。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
