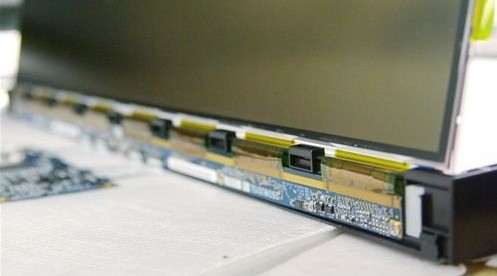

后段模組組裝：驅動IC/柔性電路板壓合

后段Module制程主要是液晶基板的驅動IC壓合與柔性電路板的整合，這一部分可以將從主控電路接受到的顯示信號傳輸?shù)津?qū)動IC上，驅動液晶分子轉動，顯示圖像。此外，背光部分在此環節會與液晶基板整合，完整的液晶面板就完成了。

柔性電路板

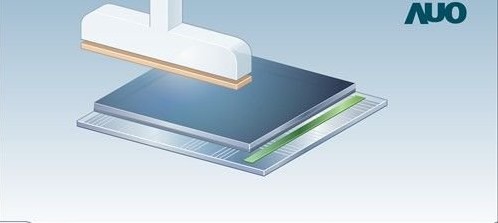

首先在兩個邊框上壓合異向性導電膠，這樣可以讓外部電子進入到液晶基板層，是電子傳輸?shù)臉蛄?/p>

柔性電路板

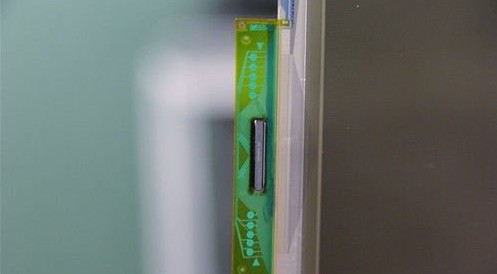

壓合在液晶基板上的驅動IC

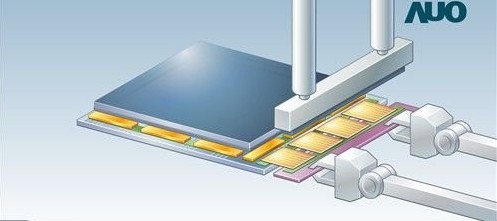

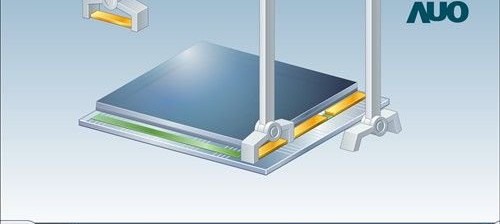

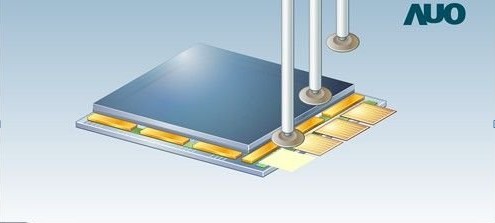

接下來是驅動IC的壓合。驅動IC的主要功能是輸出需要的電壓至每個像素，控制液晶分子的扭轉程度。而驅動IC分為兩種，位于X軸的源極驅動IC負責資料的輸入，特性為高頻并具備影像功能；位于Y軸的閘極驅動IC負責液晶分子的扭轉程度與快慢，其直接影響著液晶顯示器的響應時間。不過目前已經有很多液晶面板只有X軸方向有驅動IC，也許是將Y軸驅動IC功能做了整合簡化。

柔性電路板
