大概從去年2月開始，鍵盤就不好使了鍵盤放手掌處已褪色，Esc、Tab、Caps Lock、1、Q、A、和Z這八個鍵失靈了，打字時，每每遇到這幾個鍵都要借助程序/附件/輔助工具里的屏幕鍵盤；根據小編經驗，應該是鍵盤里面的按鍵fpc斷路造成的，今天就跟隨按鍵fpc廠小編一起修理鍵盤。

卸掉21顆螺絲，揭開鍵盤的老底，露出一片潔白的柔性電路板，左上角還有一小塊綠色的主控電路板。據說，按鍵FPC是用聚酯薄膜做的。共三層，上下兩層用銀漿或銀箔印刷有線路，中間那層用于絕緣

按鍵fpc

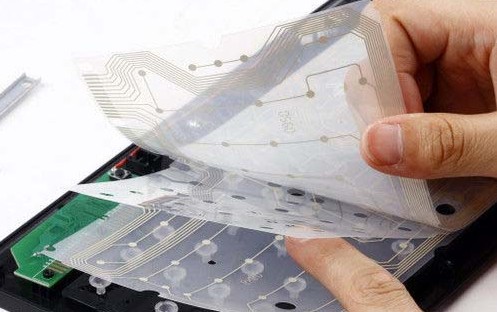

圖一：按鍵FPC，共三層

按鍵fpc

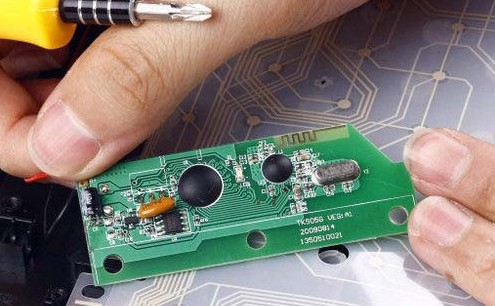

圖二：主控電路板，正面

按鍵fpc

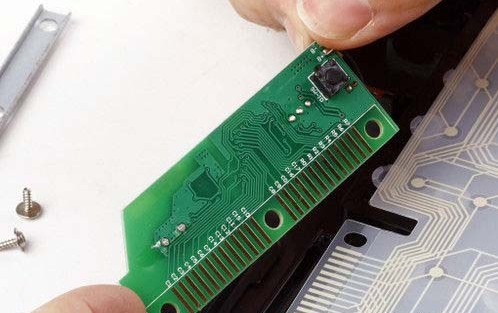

圖三：鍵盤的主控線路板，背面

只有幾個鍵失靈，說明鍵盤主控板是正常的。瞄了一下鍵盤的柔性電路板底層，失靈的這幾個鍵，分布在同一條線路上。用萬用表的二極管蜂鳴檔，走FPC的線路，走到與主控板的連接引腳處（如圖三），萬用表不響了。拆掉主控板，發現此引腳已經燒黑幾毫米（其它引腳也黑了，但沒那么嚴重），并且已經是斷路。

4）若是普通的PCB板，斷路很好辦，用烙鐵飛個線就行。但這是柔性PCB，是塑料薄膜，焊是行不通的。據說，可以用鉛筆在斷路處畫幾下，但用不久，最好還是用導電銀漆來修補鍵盤柔性電路板。

導電銀漆能使不可焊錫點電流暢通，廣泛應用于修補開路（斷銅路）底板、汽車擋風屏膜發熱線、電視遙控器、容量開關、錄音影磁帶，泄引靜電離子，減低高壓接點阻值，封涂于塑膠機殼，屏閉阻擋高頻磁場等。還可用于維修臺式機和筆記本鍵盤等各類塑料線路板軟性電路。

按鍵fpc

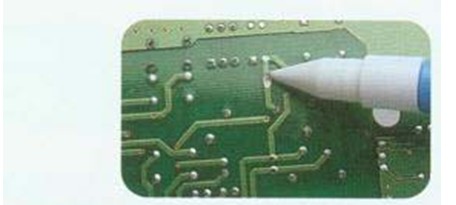

圖四：導電銀漆筆

導電銀漆一般具有很強的附著力，可附著在塑料、木器、內墻壁等，干的快（約3到24小時），阻值低而導電性強，可粘附任何塑料纖維板及金屬等。使用前必須先攪勻，攪勻后用硬尖頭毛筆涂上或用針筒注射均可，干固后可使用Electrolube底板膜層或接點保護劑封涂之，用后必須蓋緊瓶蓋以防干固。

按鍵fpc

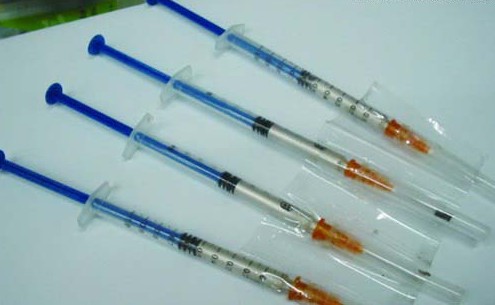

圖五：導電銀漆針，貌似給CPU散熱的導熱硅脂

要注意一點，銀漆會慢慢地擴散開，所以要注意凃的量不可多（少點沒事）。國產導電銀漆大約在12-24小時生效（根據氣溫和空氣濕度來確定時間，進口的也需要3-12小時），也可用熱風槍或吹風機（溫度控制在40-50度）來加速導電銀漆的生效時間。導電銀漆有穿透力，所以最好是在鍵盤里面印刷薄膜的背面墊一張紙，銀漆干了以后就可以去掉。還有一點，導電銀漆平時是不導電的，在完全干了后才導電。

另外，導電銀漆貌似比較貴，0.3毫升（3克）大概要二三十塊錢。為修個破鍵盤而特意去買，感覺不值，得另想辦法。試過用鉛筆描畫，是能導通，但連接效果不咋地。據說用透明膠粘根細銅絲上去就行，然也！我沒透明膠，只好用雙面膠，搞好半天，粘好（確認不會短路）后用表一量，通了，接到電腦上，那八個鍵已經正常工作了。以后可以用Ctrl+Alt+A來截圖、用Ctrl+A來全選、用Alt+Tab來切換窗口了，感覺棒棒噠！
