軟板廠告訴你：FPC排線是不是手機中的那種黃色的線？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：5725發布日期：2017-09-11 10:17【大中小】

軟板廠告訴你：FPC不一定是黃色的，還可以是黑色、白色、綠色等各種顏色。這取決于它印什么顏色的油墨和使用什么顏色的保護膜還有用鋁基或者銅基板。

◆具體FPC是個什么東西呢？

◆現在的手機基本都會用到，而且一部手機還不至一個。
led觸摸屏要用3個，加上攝像頭和按鍵就是5個，說到這里你可以自己找到那個叫FPC的家伙了。嘻嘻…

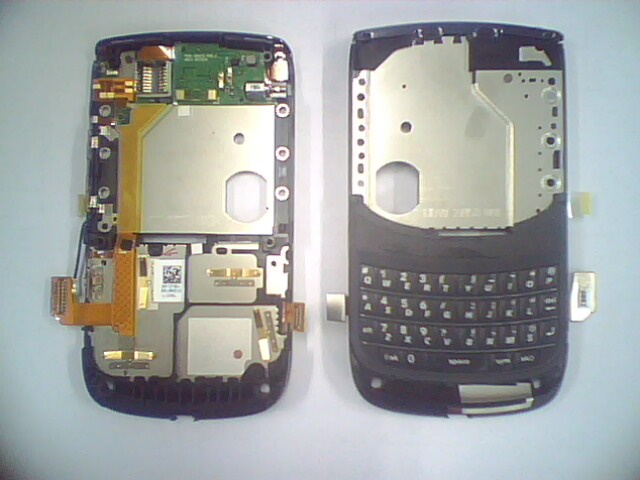

◆對！就是連接主板和屏幕那片銅片，還有攝像頭連接主板那條，也或許還有按鍵彈片連接主板這一條。

回收…額…
沒人愿意回收它，因?yàn)椴皇峭钔吞?hào)甚至同批次的手機都不通用。

◆通俗講就是:拿塊銅基或者鋁基板按工藝打上孔，利用洗照片的技術原理將線路圖制作成線路（貼干膜+對位+曝光+顯影+蝕刻），貼保護膜，印字符，沉金，然后沿切割線切下來，焊上元器件就是你拆開手機看到的那個屏幕連接主板的那片東西了。

◆制作過程還真是門大學問哎。

◆首先要問為什么要用它？這個問題要找研發出彩屏那幫電子工程師問才能得到你滿意的答案。而我們做這個產品的原因就是電子工程師要這么個玩意兒。

◆然后電子工程師找布線工程師:“你按照我給這些電子元器件的順序給它們安排下位置，用線路按順序把它們聯起來”。布線工程師按照電子工程師的意思在大概的面積用線把元器件用線排列組合。然后交給CAM工程師設計具體的圖紙和工藝流程，基本就X度上那種流程，不同產品工藝流程會稍作改動。

◆CAM攻城獅好像攤上大事兒了，因?yàn)樗龊芏喾葙Y料。其中工藝流程管制單、鉆孔圖、菲林圖、字符圖、成型圖等，而且每一種圖都是要一套，不是一張。CAM工程師做好圖紙下達至生產，生產按照工藝走流程；按照?qǐng)D紙要求做產品就是拉

◆首先準備材料呀，材料包括主材料和輔料兩部分。主材料就是銅箔（現在有部分產品用鋁箔），輔料有很多種:保護膜、補強、電磁膜、各種膠紙等等

◆工藝流程:開料→ 鉆孔→壓膜 → 對位→曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼保護膜 → 壓制 → 固化→表面處理→沉金→ 印字符→ 剪切→ 電測 → 成型→ 終檢→包裝 → 入庫

◆上面的工藝結合圖紙就能成柔性線路板了
