新能源汽車?yán)m(xù)航里程的提高，一方面是提高電量，另一方面是降低非動力部分的載荷重量。
從這兩個方面考慮，占用空間小，自身重量輕的柔性線路板，都將是新能源汽車電氣系統中的上上之選。加之高溫可靠性好，電路設計繁簡兼宜，因此得到廣泛應用。

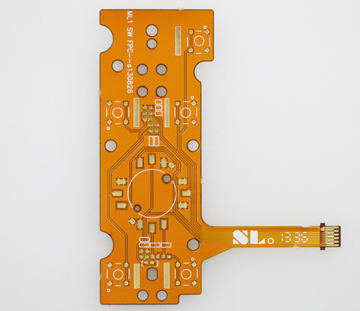

柔性線路板（Flexible Printed Circuit 簡稱FPC）又稱“軟性線路板，簡稱軟板”、柔性印刷電路板，具有配線密度高、重量輕、厚度薄的特點，是許多硬性印刷電路板不具備的。

它可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。

利用FPC可大大縮小電子產品的體積，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，F(xiàn)PC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上都有廣泛應用。

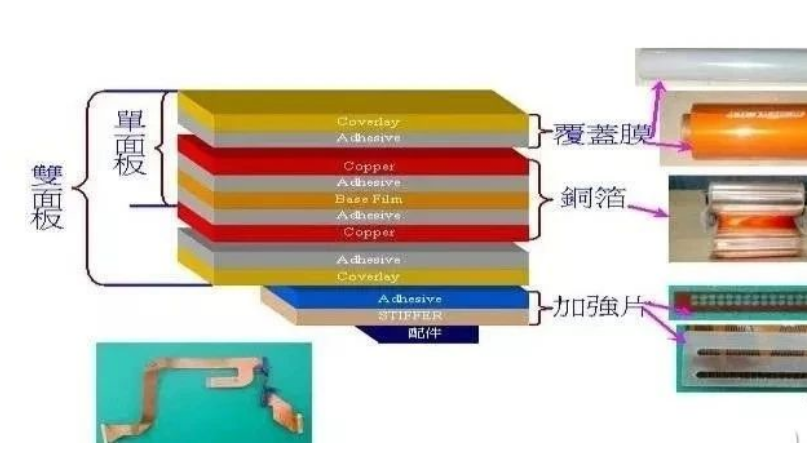

FPC的基本結構

銅箔基板（Copper Film）

銅箔：基本分成電解銅與壓延銅兩種。

基板膠片：常見的厚度有1mil與1/2mil兩種。

膠（接著劑）：厚度依客戶要求而決定。

覆蓋膜保護膠片（Cover Film）

覆蓋膜保護膠片：表面絕緣用。常見的厚度有1mil與1/2mil.

膠（接著劑）：厚度依客戶要求而決定。

離形紙：避免接著劑在壓著前沾附異物；便于作業。

補強板（PI Stiffener Film）

補強板：補強FPC的機械強度，方便表面實裝作業。常見的厚度有3mil到9mil.

膠（接著劑）：厚度依客戶要求而決定。

離形紙：避免接著劑在壓著前沾附異物。

EMI：電磁屏蔽膜，保護線路板內線路不受外界（強電磁區或易受干擾區）干擾。

電池軟板，如同電池的得力助手，以其柔軟靈活的特質，巧妙地連接著電池與各類電子元件。它能夠在有限的空間內實現高效的電路布局，確保電池的能量得以穩定、順暢地傳輸。

電池軟板是連接電池與電子設備的重要橋梁。它以柔軟可彎曲的特性，能夠適應各種復雜的安裝環境，在狹小的空間內實現高效的電路布局。無論是在便攜電子設備還是在電動交通工具中，電池軟板都發揮著關鍵作用。

這種軟板具有出色的電氣性能和可靠性。它能夠穩定地傳輸電池的能量，確保電子設備的正常運行。同時，電池軟板還具備良好的抗彎折、抗拉伸和抗沖擊性能，能夠承受各種外力的作用，保障電池系統的安全穩定。

隨著科技的不斷進步，電池軟板也在不斷發展創新。它的制造工藝越來越精細，性能也在不斷提升。未來，電池軟板將繼續為電子設備的發展提供強有力的支持，助力實現更加智能、高效、環保的生活方式。

電池軟板具備卓越的抗彎折性能和良好的絕緣特性，即使在頻繁的移動和震動環境中，也能可靠地工作。它為各種便攜電子設備和電動交通工具的電池系統提供了關鍵的連接支撐，是現代電子技術發展中不可或缺的重要組成部分。
