柔性電路板廠傳統壓機和快壓機的層壓工藝

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6991發布日期：2015-07-21 09:56【大中小】

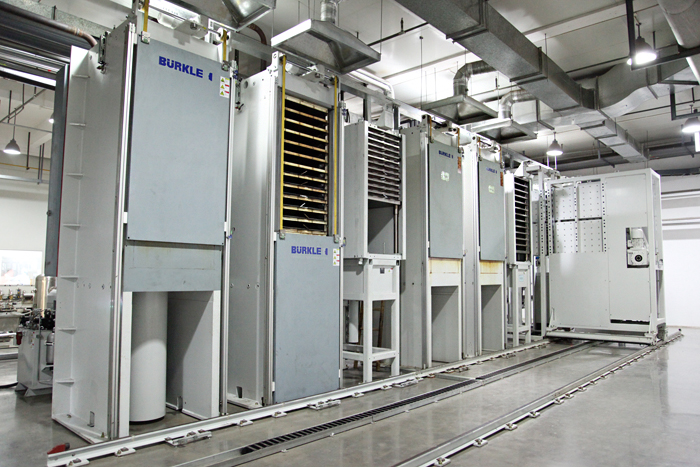

柔性電路板的壓合可以用傳統壓機或者是快壓機，那么這兩種壓合方式有什么不同，其作業參數和不良因素分別有哪些呢，下面柔性電路板廠為您解惑：

一、快壓：
1.組合方式：?jiǎn)蚊鎵汉碗p面壓，一般常用單面壓。
2.所用輔材及其作用
(1)玻纖布﹕隔離﹑離型
(2)尼氟龍﹕防塵﹑防壓傷
(3)燒付鐵板﹕加熱﹑起氣

二﹑傳統壓﹕
1.組合方式﹕單面壓和雙面壓
2.所用輔材極其作用﹕
(1)滑石粉﹕降低粘性﹐防止皺折
(2)T.P.X﹕隔離﹑防塵﹑防雜質
(3)紙板﹕緩沖壓力
(4)鋁合金板﹕平整性

柔性電路板廠

三﹑重要作業參數﹕
溫度﹑壓力﹑排版方式﹑壓合時間

四﹑常見不良極其可能原因﹕
1﹑氣泡﹕
(1)硅膠膜﹑紙板等輔材不堪使用
(2)鋼板不平整
(3)保護膜過期
(4)參數設定有誤，如壓力偏大預壓時間過短
(5)排版方式有誤

2﹑壓傷﹕
(1)輔材不清潔
(2)T.P.X放置問題
(3)玻纖布放置問題

3﹑鋪強板移位
(1)瞬間壓力過大
(2)鋪強太厚
(3)鋪強假貼不牢(研磨品質不好)

4﹑溢膠﹕
(1)輔材阻膠性不足
(2)保護膜毛邊較嚴重
(3)參數及其排版方式有誤，如快壓壓力過大

5﹑總Pitch 不良﹕
(1)壓合方式錯誤
(2)收縮率計算有誤

五﹑品質確認﹕
1.壓合后須平整﹐不可有皺折﹑壓傷﹑氣泡﹑卷曲等現象。
2.線路不可有因壓合之影響而被拉扯斷裂之情形。
3.Coverlay或鋪強板須完全密合，以手輕剝不可有被剝起之現象。
