物理測試是FPC測試的關鍵項目之一，它幫助驗證產品應用的物理適用性。后續測試，是用來確認產品品質與信賴度。FPC測試的部分，特別著重在動態FPC應用。

電鍍結合力-電鍍結合力或“膠帶”測試，是要確認在基材銅皮上的電鍍銅具有良好的金屬結合。低結合強度可能導致潛在的線路故障，這是因為會有導體浮離或短路的風險。

無支撐孔的結合強度-檢驗無支撐孔的結合強度，是要確認FPC可以承受組裝與修補而不會有過度損傷。襯墊必須承受五個焊接與確認線路制程沒有降低銅皮結合強度到達不可接受的程度，測試條件基本上等同于原材料。

折疊撓曲性-折疊撓曲性測試，是要確認線路可以成功的變形，符合主圓面所提出的需求，沒有脫層或線路斷裂的問題。正確測試折疊撓曲性需要的訊息包括：彎折位置、彎折半徑、彎折角度、彎折方向與循環次數。

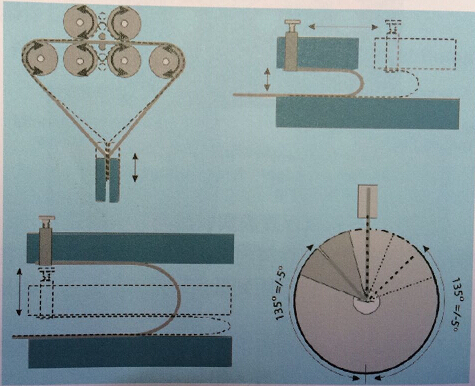

撓曲持久性-這種測試對于動態FPC應用最重要，測試設備會因為客戶需求而改變。標準測試方法與使用設備如：延展疲勞FPC測試機，可能只需要幾分鐘或幾時時來執行。不過許多磁碟機制造商會以模擬操作條件的方式進行FPC測試，這種測試會花費數周到數月之久，不過業者面對這類的檢驗會尋求比較方便的統計信賴度數據測試方式。一些典型的常用撓曲持久性測試觀念，如圖13-7所示。
