電池FPC應用的實現

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3060發布日期：2021-04-24 10:19【大中小】

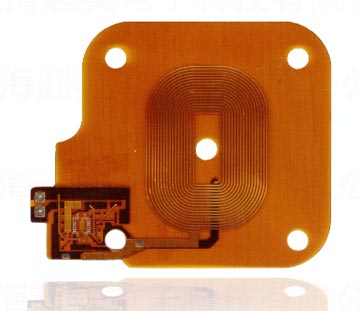

FPC是柔性的線路板可以折疊彎曲，一般用做翻蓋手機的上下部分連接、電池fpc的保護電路等。

為了更好地確保FPC的平面度生產商交貨以前一般會對FPC開展鋪平解決，而且因?yàn)镕PC是柔性的因此難以采用抽真空包裝袋。因此在傳送和應用全過程中留意確保FPC的平面度盡可能不必折彎。

2、FPC一般為1～2層，雙層的FPC較為罕見。FPC的基材和Cover Layer一般采用聚丙烯腈，基材和銅箔中間壓合成一體。有一些FPC的薄厚以銅箔的薄厚標示如1.5OZ，2.0OZ。

與PCB不一樣的是Cover Layer在銅箔上的張口一般低于銅箔總面積而PCB上Solder Mask總面積一般超過銅箔的總面積。必須留意的一點便是FPC基材和銅箔中間靠環氧樹脂粘和，有一些狀況下環氧樹脂會外溢導致焊層環境污染造成漏焊。

3、fpc廠對FPC的廢邊（Waste Area,沒有電源電路的邊沿一部分）一部分一般采用2種加工工藝。一種叫Solid Copper，既采用總體的銅箔遮蓋。

另一種叫Cross Hatching。Solder Copper加工工藝的FPC柔性相對性較小，如果不折彎較為整平可是折彎后不易修復。Cross Hatching加工工藝的FPC兩者之間反過來。

4、FPC在全部SMT全過程種均必須應用支撐，一般所采用的支撐未耐高溫抗靜電的復合材料做成，也是有企業應用薄鋁合金板開展支撐。常見的精準定位的方法為采用耐高溫膠帶將FPC粘在支撐板上。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
